近眼显示光学系统中PupilSwim（瞳孔漂移）问题及优化技术研究

    在VR/AR等近眼显示光学系统中，瞳孔漂移（PupilSwim）是制约视觉体验的核心问题之一。当人眼瞳孔在目镜出瞳区域内发生相对位移时，易出现画面畸变、视场漂浮、边缘模糊等现象，直接影响沉浸感并引发视觉疲劳与眩晕感。本文围绕瞳孔漂移的物理本质、负面影响展开分析，从光学设计、软件补偿、眼动追踪动态适配三个维度系统阐述优化策略，同时梳理工程化实施路径、评估验证方法与设计注意事项，为高性能近眼显示光学系统研发提供技术参考。

    一、引言
    随着虚拟现实（VR）与增强现实（AR）技术在消费电子、工业仿真、医疗培训等领域的快速普及，近眼显示光学系统的成像质量与人眼适配性成为产品核心竞争力。目镜作为连接显示芯片与人眼视觉的关键部件，其出瞳大小、像差分布、光瞳匹配特性直接决定有效可视范围与画面稳定性。在实际使用过程中，人眼瞳孔无法始终与光学系统光轴严格对齐，相对位移会引发图像畸变、视场抖动等问题，该现象即瞳孔漂移（PupilSwim）。
    瞳孔漂移不仅会压缩视觉清晰区域（SweetSpot），降低用户佩戴舒适度，还会加剧视觉疲劳与晕动效应，成为高端XR设备研发中必须解决的关键技术难点。现有研究表明，单纯依靠传统像差优化难以完全消除瞳孔漂移带来的成像劣化，需通过光学结构、算法补偿与动态感知协同设计，实现全出瞳范围内的稳定成像。

    二、瞳孔漂移的现象定义与负面影响
    （一）基本定义

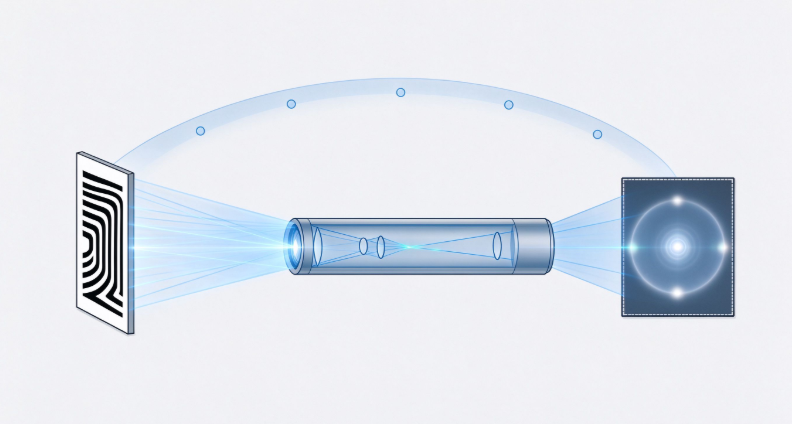

    瞳孔漂移是指观测者瞳孔在目镜系统出瞳范围内移动时，观测画面产生扭曲、拉伸、漂浮、错位的光学现象。其本质为：光学系统在不同瞳孔位置处存在差异化的畸变、场曲、倍率色差及光瞳像差，当瞳孔偏离系统中心光轴位置时，原本经过优化校正的像差重新显现，导致图像几何形态与清晰度发生显著改变。
    （二）实际应用负面影响
    1.有效清晰视场缩小
    系统仅在中心小范围光轴区域具备良好成像质量，瞳孔轻微偏移即导致边缘画质快速下降，用户需刻意调整眼位才能获得完整清晰画面。
    2.画面漂浮与视场抖动
    眼球转动过程中图像相对位置发生偏移，破坏空间感知一致性，显著降低沉浸体验。
    3.视觉疲劳与晕动效应
    人眼视觉系统持续对不稳定图像进行自适应调节，长时间使用易引发头晕、眼胀、视物模糊等不适症状。
    4.产品体验一致性降低
    不同瞳距、不同佩戴姿态的用户存在明显体验差异，不利于产品规模化推广。

    三、瞳孔漂移的核心成因分析
    瞳孔漂移并非单一像差导致，而是光学系统光瞳依赖性像差综合作用的结果，主要成因包括：
    1.场曲分布不均
    系统在不同视场角下焦面不一致，瞳孔偏移后不同视场光线聚焦状态发生改变，引发清晰度与几何形态畸变。
    2.光瞳共轭匹配偏差
    系统入瞳、出瞳与眼瞳位置未实现严格共轭，瞳孔移动导致有效通光区域与光线入射角度发生显著变化。
    3.光阑像差与偏心敏感性
    传统光学设计多以轴上像差优化为主，对光瞳偏移后的离轴像差管控不足，自由曲面、折反系统若结构公差控制不当，会进一步放大瞳孔漂移效应。
    4.倍率色差与垂轴像差的瞳孔相关性
    不同波长光线在不同瞳孔位置存在差异化放大倍率，导致彩色边缘错位与画面扭曲。

    四、瞳孔漂移多维度优化技术策略
    当前行业主流优化方案分为三个层级，由硬件基础到算法动态补偿逐级提升校正效果。
    （一）光学设计层面：从源头抑制本征瞳孔漂移
    光学硬件是解决瞳孔漂移的基础，核心思路为降低系统对瞳孔位置的敏感性。
    1.优化场曲分布并纳入焦深管控
    通过合理分配光焦度与透镜曲率，使系统场曲控制在焦深范围内，保证瞳孔偏移后成像仍处于清晰区域。
    2.实现光瞳精准共轭匹配
    严格设计光阑位置与透镜组结构，使系统出瞳与人眼瞳孔位置高度共轭，降低光瞳偏移带来的光线入射变化。
    3.采用低瞳漂光学架构
    高端AR设备多采用折反式光路、自由曲面光学等结构，减少透镜数量并提升光瞳一致性；在设计阶段将光瞳像差、离轴畸变纳入优化目标函数。
    4.多重结构仿真优化
    在Zemax、CodeV等专业软件中采用多重结构（Multi-Configuration）或PupilWalk功能，模拟不同瞳孔偏移位置，同步优化多位置下的像差指标。
    （二）软件预畸变补偿：算法层面校正残余误差
    在光学硬件优化基础上，通过软件算法对固有瞳漂进行反向补偿，成本低、实现灵活。
    1.建立瞳孔位置-畸变映射关系
    通过实测或仿真获取不同瞳孔位置下的图像畸变数据，构建高精度查找表（LUT）。
    2.区域差异化校正
    针对中心视场与边缘视场采用不同校正策略，重点补偿大视场区域的几何扭曲与倍率差异。
    3.波前重构与图像重映射
    基于波前传感器数据或光线追迹结果，对显示画面进行预畸变处理，使经过光学系统后的最终图像趋于规整。
    （三）眼动追踪+动态补偿：全视场高端解决方案
    旗舰级XR设备普遍采用眼动追踪实现动态畸变校正，代表技术发展方向。
    1.高实时性瞳孔定位
    采用近红外眼动追踪模块，实现高刷新率、低延迟瞳孔位置检测。
    2.动态调用校正参数
    根据实时瞳孔位置，快速匹配对应的畸变校正表，由GPU或FPGA完成图像实时重映射。
    3.结合注视点渲染优化
    仅对人眼注视区域进行高精度校正，非注视区域适当降低算力消耗，在保证体验的同时提升系统运行效率。

    五、工程化实施路径
    针对不同产品定位与成本需求，可采用分阶段实施策略：
    1.基础阶段：光学硬件优化
    完成低瞳漂光学架构设计，通过多重结构优化控制离轴像差，开展公差分析保证量产一致性。
    2.进阶阶段：静态软件补偿
    完成样机标定，建立瞳孔偏移与畸变校正数据库，实现固定范围内静态瞳孔漂移补偿。
    3.高端阶段：动态眼动追踪适配
    集成眼动追踪模组，构建闭环反馈系统，实现全出瞳范围实时动态校正，配合注视点渲染提升综合性能。

    六、瞳孔漂移评估与验证方法
    为量化优化效果，需建立标准化评估体系：
    1.出瞳扫描测试
    通过精密位移台带动图像采集设备模拟瞳孔移动，采集不同位置成像结果，量化漂移量与畸变程度。
    2.MTF与清晰度评估
    测试不同瞳孔位置下系统调制传递函数，结合离焦曲线判断全出瞳范围成像一致性。
    3.主观视觉评价
    通过招募受试者开展主观评分测试，对画面稳定性、眩晕感、清晰范围等指标进行分级评价。

    七、常见设计误区与注意事项
    1.避免仅优化轴上像差，忽视离轴与光瞳相关像差，导致中心清晰而边缘瞳漂严重。
    2.不建议过度依赖软件补偿，光学系统本身性能不足会导致算法校正上限降低。
    3.需综合考虑装配公差、温度形变对光瞳位置的影响，保证实际使用环境下的稳定性。
    4.瞳孔漂移优化应与离焦、色差、场曲等指标协同设计，不可片面追求单一参数最优。
    瞳孔漂移是近眼显示光学系统固有的光瞳相关成像问题，直接决定VR/AR设备的视觉舒适度与沉浸感。单一技术手段难以彻底解决该问题，需采用光学设计源头抑制+软件算法预畸变补偿+眼动追踪动态适配的多级协同方案。在工程实践中，应结合产品定位、成本控制与性能目标选择适配技术路径，通过仿真优化、样机标定与主观客观结合的验证方式，实现全出瞳范围稳定成像，推动近眼显示产品向更高画质、更高舒适度方向发展。
