超透镜与非球面透镜：原理差异下的“新老对决”，谁更适配未来需求？

    透镜的核心价值在于“调控光线”——无论是成像、传感还是光通信，都依赖透镜对光的传播路径、相位或强度进行精准控制。超透镜与非球面透镜虽同为“控光工具”，但核心工作原理截然不同：前者依托微纳尺度的超表面实现“精准相位调控”，后者则通过优化曲面几何形态解决“传统球面镜的像差难题”。两种原理的差异，直接决定了它们在性能、成本、成像效果上的显著区别。下面先从原理入手，再深入剖析两者的核心对比。

    一、核心原理：两种“控光逻辑”的本质差异
    要理解超透镜与非球面透镜的优劣，首先需明确它们“如何让光线听话”——这是两者所有差异的根源。
    （一）超透镜：靠“纳米单元”调控光的“相位密码”

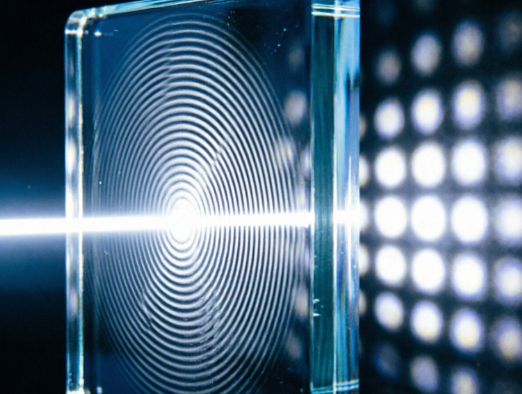

    超透镜的核心是超表面（Metasurface）——一种由无数尺寸远小于光波长（通常为几十到几百纳米）的微纳结构单元（如纳米柱、纳米孔、纳米碟）组成的二维平面。它不依赖传统透镜的“体积折射”，而是通过这些纳米单元对入射光的相位进行精准调控，从而实现聚焦、成像、偏振控制等功能。
    具体来说，光的传播方向和聚焦效果由“相位”决定：传统透镜靠不同厚度的玻璃/树脂让光产生不同相位差，而超透镜的纳米单元相当于“微型相位调节器”——不同形状、尺寸或排列方式的纳米单元，能让经过的光线产生特定的相位偏移。通过设计这些纳米单元的分布（如从中心到边缘，纳米柱的高度或直径渐变），可以让所有入射光在经过超表面后，精准汇聚到同一个焦点，实现“超薄透镜”的功能。
    这种原理带来两个关键特点：一是极致轻薄（厚度通常只有几百纳米到几微米，相当于头发丝直径的几十分之一），无需传统透镜的厚重体积；二是设计灵活，可通过调整纳米单元实现多波段（可见光、红外）、多功能（聚焦+偏振筛选）集成。但同时，微纳结构的“密集排列”也会导致部分光线被纳米单元吸收或散射，这是其透过率不足的核心原因。
    （二）非球面透镜：靠“曲面优化”解决传统球面镜的“先天缺陷”
    要理解非球面透镜，需先对比传统球面透镜：球面透镜的表面是标准球面的一部分，其曲率半径从中心到边缘保持一致。但这种结构有个“先天缺陷”——球差：平行入射的光线中，经过透镜中心的光线和经过边缘的光线，聚焦点不在同一点，导致成像模糊、边缘发虚。
    非球面透镜的原理正是“针对性解决球差”：它的表面曲率半径从中心到边缘是渐变的（比如中心部分曲率较陡，边缘部分曲率较平缓），通过精准设计这种“非球面轮廓”，可以让不同位置的入射光（中心、边缘）经过折射后，全部聚焦到同一个焦平面上，从而大幅减少球差、彗差等光学像差。
    其核心逻辑仍属于几何光学的折射原理——依赖光学玻璃或树脂等透明材料的折射率，通过调整曲面形态改变光的传播方向。这种原理的优势在于“成熟稳定”：非球面的曲面设计已可通过光学软件精准计算，加工工艺（如注塑成型、精密磨削）也高度标准化；同时，由于没有微纳结构的“遮挡或吸收”，光线能更顺畅地穿过透镜，这也是其透过率高且稳定的关键。

    二、性能核心：透过率的“瓶颈”与“自由”
    原理的差异直接体现在最核心的光学性能——透过率上，而透过率又决定了成像亮度、对比度与设备能效。
    超透镜受限于“微纳结构的物理特性”：纳米单元虽能调控相位，但部分光线会被纳米单元吸收（尤其金属材质超透镜），或在纳米单元间隙发生散射；更关键的是“叠加损耗”——当多片超透镜组合使用时，每一片都会产生一次损耗，叠加后透过率急剧下降（如2片80%透过率的超透镜叠加后，透过率仅64%）。结合当前材料（如介电超透镜的二氧化钛、氮化硅）与加工精度，行业普遍判断，未来五年内超透镜的透过率难以突破80%，叠加场景下的损耗问题更无有效解决方案。
    非球面透镜则因“无结构遮挡”的原理优势，透过率完全不受“叠加”影响：无论是单片使用，还是多片组合（如长焦镜头中的5-10组非球面镜），都能稳定保持90%以上的透过率（部分高端光学玻璃材质甚至可达95%以上）。即便在高低温（-40℃~85℃）、强震动等复杂环境下，其曲面形态与透光性能也不会发生明显变化，这也是它长期占据消费电子、航空航天等核心领域的关键原因。

    三、成本与量产：“实验室样品”与“工业化产品”的鸿沟
    原理决定了工艺复杂度，而工艺又直接影响成本与量产可行性——这是超透镜目前最难突破的“商业化壁垒”。
    （一）非球面透镜：成熟工艺带来“成本可控”
    非球面透镜的原理基于“几何曲面加工”，其产业链已高度完善：
    小批量定制：小型加工作坊仅需根据设计图纸，通过精密磨削、抛光工艺即可生产，单次定制的单价约300元（适合科研样机、特殊设备）；
    大规模量产：采用注塑成型工艺（将光学树脂注入非球面模具），单条产线日产能可达数十万片，量产单价可降至1元以内（如手机摄像头模组中的非球面镜）。
    整个生产流程的良率（通常＞95%）、成本都可精准测算，完全适配商业化需求。
    （二）超透镜：微纳加工导致“成本迷雾”
    超透镜的“超表面”需要高精度微纳加工（如电子束光刻、深紫外光刻），目前仍停留在“实验室样品”阶段：
    研发阶段成本：参考类似微纳结构产品（如130nm制程集成电路），若超透镜面积为5mm×5mm，其研发阶段的“多项目晶圆（MPW）”费用约5万元（即多个研发项目共享一片晶圆，分摊成本）；
    量产成本未知：目前尚无专用的超透镜量产产线，若未来搭建，需解决纳米单元的一致性（良率要求＞99%）、大面积加工效率（当前光刻速度仅适用于小面积）等问题。尽管有企业宣称“目标成本0.1元”，但截至目前，既无匹配该成本的微纳加工工艺，也无实际量产数据支撑，成本仍处于“不可控”状态。

    四、成像效果：“原理潜力”暂难敌“成熟落地”
    成像效果是透镜的核心价值，而原理的成熟度直接决定了当前的成像差距。
    非球面透镜基于“几何光学优化”，经过数十年技术迭代，已能精准解决球差、彗差等像差问题：无论是高清成像（如单反相机的2400万像素镜头）、低畸变拍摄（如工业检测的广角镜头），还是大视场覆盖（如安防监控的鱼眼镜头），都形成了标准化解决方案。其成像质量经过消费电子、医疗影像、航空航天等领域的长期验证，细节解析力、边缘锐度、色彩还原度均达到商业化产品的严苛标准。
    超透镜虽在原理上具备“以薄代厚”“简化光学系统”的潜力（如用1片超透镜替代多片传统透镜），但现有demo（演示样品）的成像效果仍差距明显：由于纳米单元的相位调控精度尚未达到“商用级”，超透镜样品常出现“光斑弥散”（焦点不集中）、“边缘对比度不足”（细节模糊）、“色偏”（不同波长光线聚焦不一致）等问题，在分辨率、畸变控制上远不及非球面透镜，尚未达到消费级或工业级成像的要求。

    五、典型应用：无人机摄像头的“原理优势”与待解难题
    尽管超透镜仍有不足，但其“超薄轻薄”的原理特性，已在对“体积重量敏感”的场景中展现出独特优势——无人机摄像头便是典型案例。
    无人机对载荷重量与体积极为敏感：传统无人机摄像头为实现“高清、防抖、大视场”，需搭载10片非球面透镜（通过多片组合补偿像差），这不仅增加了镜头模组的重量（通常＞50g，影响续航），还占用了机身内有限的空间（限制其他传感器的集成）。
    而超透镜凭借“二维超表面”的原理优势，无需厚重的曲面堆叠——仅需6片超透镜，即可通过纳米单元的相位调控实现同等光学需求，直接减少4片透镜的使用量。这种“减配”能让镜头模组重量降低30%以上，体积缩小25%，对提升无人机续航（减少能耗）、拓展功能（如增加红外传感模块）具有重要意义。
    但这一优势目前仍停留在“原理验证”阶段：一方面，无人机的复杂使用场景（高空强光、低空逆光、快速运动抓拍）会考验超透镜的相位调控稳定性——比如温度变化可能导致纳米单元变形，进而影响聚焦精度，这一问题尚未经过实际场景验证；另一方面，6片超透镜的方案如何量产（如纳米单元的一致性控制、多片超透镜的精准对齐），其工艺路线与成本策略仍未明确。行业普遍期待后续能有更多“原理落地”的实测数据，推动超透镜从“实验室demo”走向“实际应用”。

    六、光学检测设备：保障透镜精度的核心工具
    无论是非球面透镜的量产一致性控制，还是超透镜未来商业化所需的精度校准，都离不开专业光学检测设备的支撑。目前行业内广泛认可的解决方案，是德国TRIOPTICSGmbH研发、OptiCentric®系列中心偏差测量仪（又称定心仪/偏心仪），该系列产品不仅符合国际通用的ISO10110光学标准，更覆盖了透镜生产与光学系统装配的全流程核心需求。
    从功能来看，OptiCentric®系列实现了“全场景适配”：基础型号可完成核心的中心偏差测量（检测镜片光轴与参考轴的偏移）、镜片胶合校准及光学系统装配调整，且具备测量精度高、重复性好、可靠性强、操作便捷的共性优势；针对细分场景，还衍生出专项型号——如OptiCentric®DUAL双光路设计提升检测效率，OptiCentric®IR专注红外光学镜头的偏心测量，OptiCentric®UP适配大口径高负载光学系统，OptiCentric®3D则整合了中心偏差与镜面间隔、中心厚度的同步测量功能，极大简化高精度装调流程。
    此外，该系列还兼顾不同用户需求：OptiCentric®101作为行业标准机型，通过优化测量头移动速度，适配批量测试场景以提升效率；OptiCentric®Smart则立足性价比，专注单镜片检测需求。针对特殊光学元件，TRIOPTICS还开发了LaserRodTestStation激光棒测试系统，配置自准直仪与波前传感器，可精准检测激光棒两端面平行度、光束偏转、端面偏心及材料缺陷，进一步完善了光学检测体系。
    对于非球面透镜而言，这类检测设备是量产良率的“把关者”——确保每一片透镜的曲面精度与光轴一致性；而对超透镜来说，未来若进入量产阶段，其微纳结构的相位调控精度、多片组合时的光轴对齐度，也需依赖此类高精度检测设备实现校准，因此OptiCentric®系列在光学技术从研发到落地的过程中，扮演着不可或缺的支撑角色。

    七、总结与展望：原理驱动下的“互补共存”
    从原理到落地，超透镜与非球面透镜的“对决”并非“谁取代谁”，而是“原理特性决定应用场景”：
    非球面透镜：基于“几何曲面优化”的原理，决定了它在“高透过率、稳定成像、低成本量产”上的不可替代性，短期内仍是消费电子（手机、相机）、工业检测、医疗影像等主流场景的“最优解”；
    超透镜：基于“超表面相位调控”的原理，赋予了它“超薄、集成化”的核心优势，尽管目前存在透过率低、量产难等问题，但在“微型化场景”（如AR/VR眼镜的光波导、微型医疗内窥镜、无人机轻量化镜头）中具有不可替代的潜力。
    未来，随着介电材料（提升超透镜透过率）、纳米压印工艺（降低超透镜量产成本）的进步，超透镜有望突破原理带来的瓶颈，在更多细分场景实现落地；而非球面透镜也将通过“特种玻璃+精密注塑”的升级，持续巩固在中高端成像领域的地位。这场“原理驱动”的新老对决，最终会走向“场景互补”——两种技术在不同领域各自发挥优势，共同推动光学技术向“更轻薄、更高清、更智能”的方向进步。
