基于单Q板的任意矢量涡旋光束生成技术:简单看懂光的“新操控术”
矢量涡旋光束是一种特殊的光——它既像“螺旋桨”一样带着旋转的相位(能携带轨道角动量),又像“定向标”一样有不均匀的偏振方向,这让它在量子通信、精准传感、光学操控(比如抓微小粒子)、激光加工等领域特别有用。但过去想做出这种光,要么设备复杂、要么成本太高,还只能做出“低阶”的(旋转和偏振特性都比较弱)。
最近,中国科学技术大学王安廷团队找到了一个简单办法:只用一块“Q板”,就能灵活做出各种矢量涡旋光束,甚至能做出“高阶”的。这项研究发表在光学顶刊《Laser&PhotonicsReviews》上,为这种特殊光的实际应用打开了大门。

一、过去做矢量涡旋光束,难在哪?
在这个新方法出现前,科研人员尝试过四种主要方式做矢量涡旋光束,但都有明显缺点:
1.光束组合法:把好几束光叠在一起凑出目标光,但不好控制,稍微有点外界干扰(比如温度变化、轻微震动),光的质量就会变差;
2.多涡旋板法:用好几块涡旋元件拼起来,设备又大又占地方,而且要把这么多元件的中心对准特别难,稍微偏一点,光的效果就会差很多;
3.复杂超表面法:在微小的芯片上刻特殊结构来产生光,但这种芯片一旦做好就改不了,只能出一种固定的矢量涡旋光束,不灵活;
4.电控液晶法:用类似“电子屏幕”的设备调控光,虽然能出多种光,但设备很贵,而且之前最多只能做出“低阶”的——比如光束的“旋转程度”(专业叫拓扑荷)只能到1,满足不了高精度应用的需求。
二、一块Q板怎么“搞定”复杂的光?
要理解这个方法,不用记复杂公式,只要抓住两个核心:“光的叠加”和“简单的调控步骤”。
1.先搞懂:矢量涡旋光束是怎么来的?
其实,矢量涡旋光束是两束“特殊光”叠出来的:这两束光都是“圆偏振光”(就像光在往前跑的同时,还绕着前进方向转圈圈),但它们的“旋转方向相反”(一个顺时针转,一个逆时针转),“旋转速度也不一样”(专业叫轨道角动量不同)。

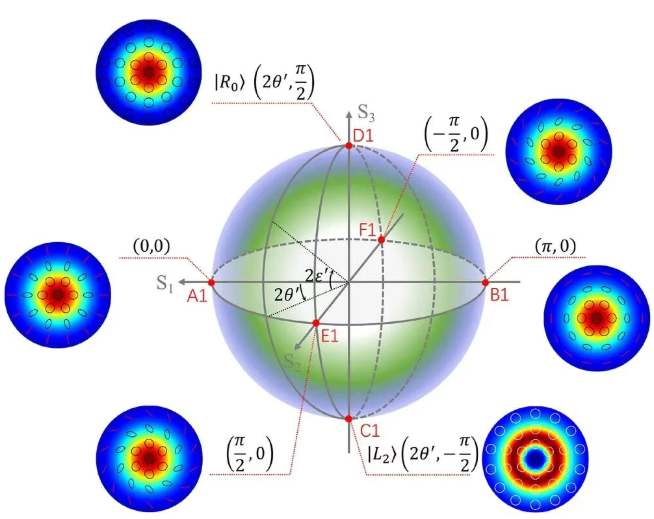

为了方便描述这种光的状态,研究团队用了一个叫“混合阶庞加莱球”的模型——可以想象成一个“光的地图”:球面上的每个点,都对应一种矢量涡旋光束的“旋转相位”和“偏振方向”。比如球的南北极对应“只往一个方向转”的光,赤道上的点对应“两种旋转方向光叠加得比较均衡”的光。
而我们关心的“光束旋转程度”(拓扑荷),其实很好理解:相位拓扑荷是两束光“旋转速度”的平均值,偏振拓扑荷是两束光“旋转速度”差值的一半——数值越大,说明光束的旋转或偏振特性越强。
2.实验装置:一块Q板+两个小元件,搞定调控
整个设备特别简单,核心只有三样东西:1块Q板、2块四分之一波片(可以调整光的偏振方向)、1面反射镜。具体步骤就像“给光做三次‘加工’”:
1.第一步:把入射光变成“圆偏振光”
先让532纳米的激光(常见的绿色激光)经过偏振器和一块四分之一波片,把它变成“绕圈转”的圆偏振光,就像给光装上“旋转的基础属性”。
2.第二步:第一次过Q板,让光“带上螺旋相位”
Q板是关键——它像一块“特殊的滤镜”,内部的液晶分子会跟着方向变化排列。当圆偏振光穿过Q板时,会被转换成“涡旋光”:如果入射光顺时针转,出来的光就按某个速度“螺旋前进”;如果入射光逆时针转,出来的光就按相反速度“螺旋前进”。
3.第三步:调整偏振方向,再一次过Q板
接着,涡旋光会经过两块四分之一波片和一面反射镜——反射镜会让光“回头再走一遍”这两块波片,通过调整波片的“快轴方向”(类似调整光的“旋转角度”),就能把光的偏振方向改成我们想要的样子。
最后,调整好的光再一次穿过Q板,就能生成目标的矢量涡旋光束了。
如果想检测光的效果,用CCD相机就能拍下图谱,或者搭一个简单的干涉装置,看看光的相位是否符合预期。
三、这个方法到底有多厉害?实验结果说话
团队做了一系列实验,证明了这个方法的优势:
1.能做出各种状态的光
在“混合阶庞加莱球”这个“光的地图”上,无论是赤道附近的光,还是南北极的光,都能成功做出来。比如赤道上的光,拍出来的光斑呈“S”形,和预期完全一致,说明偏振特性达标;南北极的光,只有一种旋转方向,也符合设计。
2.能做出“高阶”光,旋转程度大幅提升
过去最多只能做出“拓扑荷1”的光(旋转和偏振都比较弱),但用这个方法,只要换一块“高阶Q板”,就能做出“拓扑荷16”的光——相当于光束的旋转速度和偏振差异都提升了16倍,能满足更精密的应用需求。
3.还能灵活调整光的“特性组合”
如果把入射光换成“本身就带旋转相位的涡旋光”,还能做出“相位和偏振特性不一样”的矢量涡旋光束。比如让光的“旋转速度平均值”是1,“偏振差异”是2,进一步拓展了光的用途。
4.搞清楚了“光走远了会怎么变”
光传播到远处(远场)时,会因为自身的旋转特性产生一种“额外的相位差”(叫古依相移),导致偏振方向变化。团队发现:有的光走远后,偏振状态会“互换”(比如A状态变成B状态);有的光(比如南北极的光)因为只有一种旋转方向,偏振状态不会变;还有的光走远后会“恢复初始状态”,就像绕了一圈又回来了。这些发现能帮我们在实际应用中(比如长距离通信)提前调整光的参数。
四、现在还需要解决的问题,以及未来能用到哪?
1.目前的小挑战
对准要精准:如果涡旋光的中心和Q板的中心没对准,出来的光会变形,失去对称感,后续需要更精准的对准技术;
依赖特定波长:现在的设备主要针对532纳米的激光设计,如果换其他颜色(波长)的光,效果会变差。不过团队已经想到办法——用“消色差Q板”,未来能支持更多波长的光。
2.未来能用在这些地方
量子通信:高阶矢量涡旋光束能携带更多“密钥信息”,还不容易被干扰,让通信更安全、传输量更大;
光学操控:精准的偏振和相位能“温柔地”抓住细胞、纳米颗粒,不会损伤它们,适合生物实验;
激光加工:螺旋相位能让激光“旋转切割”,加上偏振的定向性,能让蓝宝石、玻璃等硬脆材料的加工更精细,减少误差。
只用一块Q板,就能做出各种矢量涡旋光束——这个方法不仅简单、成本低,还突破了过去的技术局限,能做出更高阶、更灵活的光。它不仅让我们更懂怎么“操控光”,还为量子通信、生物研究、精密制造等领域提供了新工具。未来随着技术进一步优化,这种“特殊光”会越来越多地走进实际应用,帮我们解决更多复杂问题。
-
