紫外线光电探测器的核心材料—宽带隙半导体

    紫外线作为太阳辐射中不可见的电磁波组分，兼具实用价值与潜在风险。为实现对其的精准调控与高效利用，紫外线光电探测器（PD）成为关键技术装置，而宽带隙半导体凭借优异的光电特性，构成了这类探测器的核心材料基础。

    一．紫外线的物理特性与波段划分
    紫外线是太阳电磁辐射的重要组成部分，其波长范围为10-400纳米，对应能量区间为3.1-124电子伏特，显著高于可见光（1.6-3.1eV）。基于波长差异，紫外线可细分为多个波段：10-121纳米为极紫外（EUV），广泛应用于高精度光刻技术；100-200纳米为真空紫外（VUV），仅能在真空中传播；200-280纳米为UVC，能量最高且杀菌能力突出，但其传播受臭氧层强烈阻隔；280-315纳米为UVB，易导致皮肤损伤；315-400纳米为UVA，与皮肤老化存在密切关联。
    这种波段细分不仅明确了紫外线的物理属性，更为针对性探测技术的研发提供了科学依据。

    二．宽带隙半导体的特性与材料体系
    宽带隙半导体之所以成为紫外线光电探测器的核心材料，源于其独特的电子结构特性。半导体的带隙能量（Eg）是电子从价带跃迁至导带所需的能量阈值，而紫外线光子的高能量恰好可满足宽带隙半导体的电子跃迁需求——当紫外线照射时，光子能量被材料吸收，激发电子形成可检测的电信号，从而实现对紫外线的有效探测。
    目前已发现的宽带隙半导体形成了丰富的材料体系：氮化铝（AlN）带隙达6.2eV，在深紫外探测领域表现优异；金刚石带隙为5.5eV，可精准响应高能量紫外波段；氧化镓（β-Ga₂O₃）带隙范围4.3-4.9eV，兼具低成本与高稳定性优势；氮化镓（GaN）及其合金铝镓氮（AlGaN）通过成分调控，可实现3.4-6.2eV的带隙调节，覆盖近紫外至深紫外区间；此外，氧化镁锌（MgZnO）带隙3.3-7.8eV、氧化锌（ZnO）带隙3.3eV等材料，也在特定探测场景中发挥重要作用。这些材料的多样化特性，为不同波段紫外线的探测提供了多元技术选择。

    三．紫外线光电探测器的应用场景

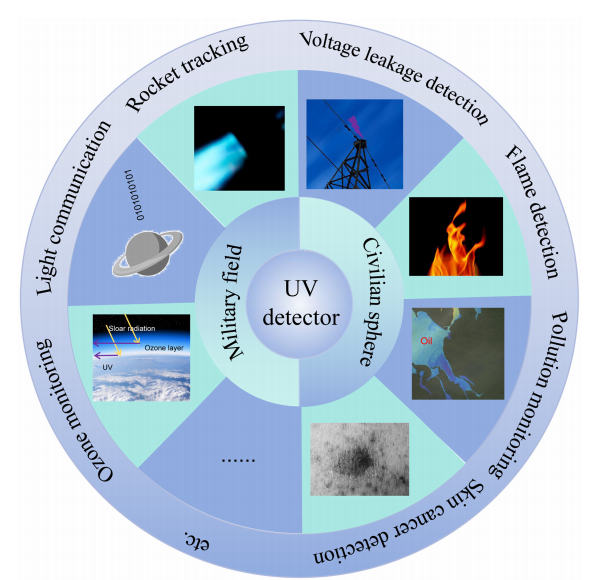

    基于宽带隙半导体的紫外线光电探测器已在多个领域实现规模化应用：
    在环境监测领域，通过对UVC波段的精准探测，可实时评估臭氧层稀薄程度，为气候变化研究提供关键数据支撑；在医疗健康领域，UVC探测器被用于消毒柜的剂量控制，既能保障杀菌效果，又可避免辐射过量导致的二次危害；在航空航天领域，探测器可实时监测太阳紫外辐射强度变化，为卫星运行稳定性及宇航员出舱安全提供技术保障。
    在工业与日常生活中，其应用同样广泛：火焰燃烧释放的特定紫外信号可被快速捕捉，触发火灾警报系统；消费电子设备（如智能手机）集成的紫外传感模块，可实时监测UVA强度，为用户提供防晒建议。这些应用充分体现了紫外线光电探测器在提升社会生产效率与保障公众安全中的核心价值。

    四．现存挑战与未来发展方向
    尽管宽带隙半导体基紫外线光电探测器已取得显著进展，但其发展仍面临多重挑战：部分高性能材料（如金刚石）制备成本高昂，制约了规模化应用；极端环境（高温、强辐射）下的器件稳定性有待进一步提升；多波段协同探测的集成技术尚未成熟，难以满足复杂场景的应用需求。
    针对上述问题，科研人员正通过技术创新寻求突破：通过掺杂调控优化半导体带隙，实现对特定波段的精准响应；开发柔性基底材料，拓展探测器在曲面载体等复杂场景中的应用；探索量子点、二维材料等新型体系与宽带隙半导体的复合机制，以期提升器件灵敏度与降低能耗。未来，随着材料制备工艺的精进与器件结构的优化，紫外线光电探测器有望向高灵敏、低功耗、微型化、集成化方向发展，进一步拓展其在科研探索与产业实践中的应用边界。

    宽带隙半导体为紫外线光电探测器的发展提供了核心材料支撑，其技术演进不仅推动了人类对紫外线的认知与利用，更在环境、医疗、航空航天等领域产生了深远影响。随着相关技术的持续突破，宽带隙半导体基紫外线光电探测器将在推动新质生产力发展、助力高质量社会建设中发挥更为关键的作用。
