光的方向调控专家—偏振片的基础原理和实际应用解析
在光学领域中,偏振片就像一位专业的“方向调控师”,能精准控制光的振动方向。从实验室的精密仪器到日常生活中的显示设备,它的应用无处不在。本文将用通俗易懂的语言,带您了解偏振片的工作原理、类型特点和实际应用,为您提供实用的光学知识指南。

一、偏振光与偏振片的基本原理
(一)偏振光的特性
光是一种横波,它的振动方向决定了“偏振态”:
自然光:光的振动方向杂乱无章,向各个方向均匀分布;
线偏振光:振动被限制在一个固定平面内,像排队行进的队伍;
圆偏振光:振动轨迹是一个圆圈,分左旋和右旋两种;
椭圆偏振光:振动轨迹呈椭圆形,是前两种偏振光的混合形态。
偏振光可以通过反射、折射等方式产生,比如阳光经过玻璃反射后,就可能变成偏振光。
(二)偏振片如何工作
偏振片的核心功能是“筛选”光的振动方向:
起偏器:把自然光变成线偏振光,只允许特定方向的光通过,就像用梳子梳理杂乱的头发;
检偏器:检测光的偏振方向。当它的“透光轴”与入射光的偏振方向平行时,光最亮;垂直时,光几乎消失(消光现象)。
简单来说,偏振片内部有类似“栅栏”的结构,只有平行于栅栏方向的光振动能通过,其他方向的光会被吸收。
二、偏振片的关键性能指标
(一)消光比:筛选能力的强弱
消光比是衡量偏振片“过滤效果”的重要参数,指的是最大透光率(平行方向)和最小透光率(垂直方向)的比值。比如:
普通薄膜偏振片的消光比约100:1到5000:1;
高质量晶体偏振片(如格兰-泰勒棱镜)可达100万:1,筛选能力极强。
(二)透光率:光的“通过率”
理想情况下,偏振片对平行方向的光应该100%透过,但实际中因材料吸收等原因,透光率约90%。对于自然光,理论上透过率是50%,但实际会更低。
(三)适用范围:波长和角度
波长范围:不同材料的偏振片适应不同光的颜色(波长)。例如,薄膜偏振片适用于可见光(400-700nm),晶体偏振片可覆盖紫外到红外光,线栅偏振片能用于中红外光;
入射角范围:薄膜偏振片允许光以±20°到±30°的角度入射,而晶体偏振片只允许很小的角度,需要光“直直地”射进去。
(四)抗激光能力:能否承受强光
吸收型偏振片(如聚合物薄膜)只能承受约1W/cm²的光功率,而反射型的晶体偏振片能承受更高功率,适合激光系统使用。
三、偏振片的主要类型与特点
(一)吸收型偏振片
1.PVA-碘系偏振片
由拉伸的聚乙烯醇膜嵌入碘分子制成,消光比中等,但抗激光能力弱,温度适应范围-20℃~80℃,长时间使用后碘分子会“跑掉”,导致性能下降。
2.染料系偏振片
用染料代替碘分子,更耐老化。在高温高湿环境下(85℃/85%湿度)放置1000小时后,性能下降幅度比碘系偏振片小很多,适合潮湿环境。
3.纳米粒子偏振片
在玻璃基底中嵌入银纳米粒子,消光比高(超过1万:1),抗激光能力强(5-25W/cm²),能在-50℃到400℃的温度范围内工作,覆盖从可见光到中红外光,是高端光学系统的优选。
(二)反射/折射型偏振片
1.线栅偏振片
由金属纳米线栅夹在玻璃中间制成,像细密的“光学栅栏”。它能让一部分光透过,另一部分光反射,消光比高,抗激光能力强,适合宽光谱应用,如光通信设备。
2.胆甾型液晶偏振片
利用液晶分子的螺旋结构,能“挑拣”出特定旋向的圆偏振光(反射),让相反旋向的光透过。它的波长适应范围宽,消光比高,在LCD屏幕中应用时,能提升背光亮度140%。
(三)双折射型偏振器
利用方解石等晶体的“双折射”特性,把光分成两束不同方向的偏振光。例如格兰-泰勒棱镜,消光比极高,抗激光能力强,是高功率激光系统的“标配”,但体积较大、价格较贵。
四、前沿技术与未来趋势
(一)新型偏振片技术
超表面偏振片:用纳米级的二氧化钛柱子排列成特殊结构,厚度仅800纳米,能在可见光范围内高效分离偏振光;
拓扑光学偏振片:利用特殊材料的光学特性,实现低损耗的偏振调控,光通过时“能量损失”很小。
(二)未来发展方向
集成化:把偏振片集成到芯片上,让光学设备更小、更智能;
量子应用:研发高精度偏振片,用于量子通信中的光偏振态控制,保障信息传输的准确性。
五、如何选择合适的偏振片
(一)按需求选参数
消光比:激光应用需要高于1万:1,普通光学实验1千:1以上即可;
抗激光能力:连续激光关注“W/cm²”参数,脉冲激光关注“J/cm²”参数;
光的颜色:紫外光选方解石等材料,红外光选YVO₄等材料。
(二)常见场景推荐
激光加工:选格兰型棱镜(抗强光)或线栅偏振片(宽光谱);
显微镜/显示屏:选染料系或纳米粒子偏振片(消光比高,图像更清晰);
宽光谱分析:选沃拉斯顿棱镜或超宽带线栅偏振片(覆盖波长范围广)。
(三)使用注意事项
入射角度:线栅偏振片允许较大角度,晶体偏振片需要光“正对”;
温度:聚合物偏振片不能超过80℃,晶体偏振片可耐受250℃;
安装:避免用力挤压,防止偏振片“变形”影响性能。
从发现偏振现象到如今的纳米级偏振片,人类对光的操控越来越精准。偏振片作为光学领域的关键元件,不仅推动了科学研究的进步,也在生活中扮演着重要角色。未来,随着技术的发展,它将在更多前沿领域大显身手,为光学技术的创新提供支撑。
-
激光损伤阈值(LIDT)测试技术:ISO 21254标准解读与工程实践
高功率激光系统中的光学元件,承受着每平方厘米数焦耳至数千焦耳的能量密度。一片反射镜的膜层在若干次脉冲后出现针孔——系统功率被迫降级,甚至整机返修。激光诱导损伤阈值(LIDT)是决定光学元件"能承受多强的光而不坏"的核心参数。本文从损伤机理、ISO 21254标准测试方法和工程选型三个维度,系统介绍LIDT测试的技术体系。
2026-07-07
-

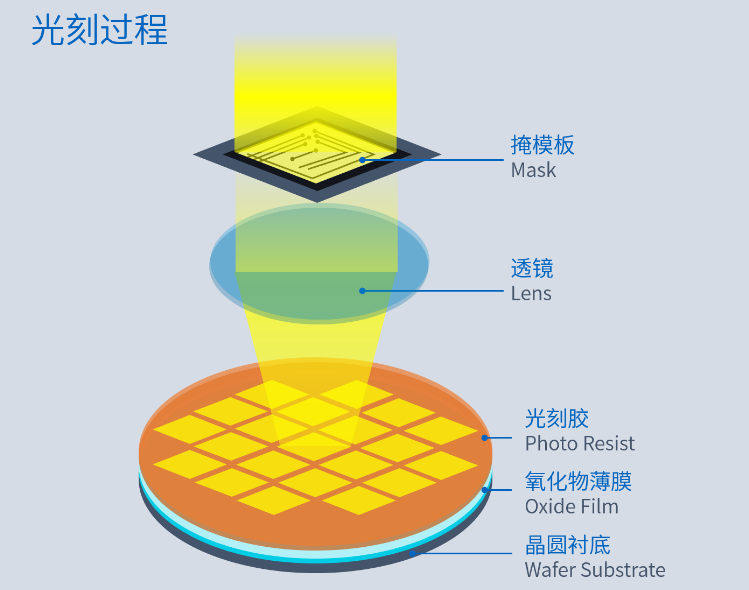

DUV vs EUV光刻物镜装调:两种技术路线的精度博弈
