从光学成像到半导体测量,五棱镜如何成为精密科技的核心元件?
五棱镜以其独特的几何构型与光学特性,持续扮演着关键角色。这种看似简单的五面体元件,为何能从单反相机的取景系统延伸至半导体光刻机的纳米量测?其两次全反射实现图像正立的物理机制,如何突破传统光学成像的局限?本文将以技术演进为主线,系统探讨五棱镜在光学原理、工程应用与跨领域创新中的核心价值,解析这一基础光学元件如何成为连接宏观摄影与微观制造的技术桥梁。

一、五棱镜的光学结构:为何能实现零视差成像?
1.1几何构型的光学奥秘

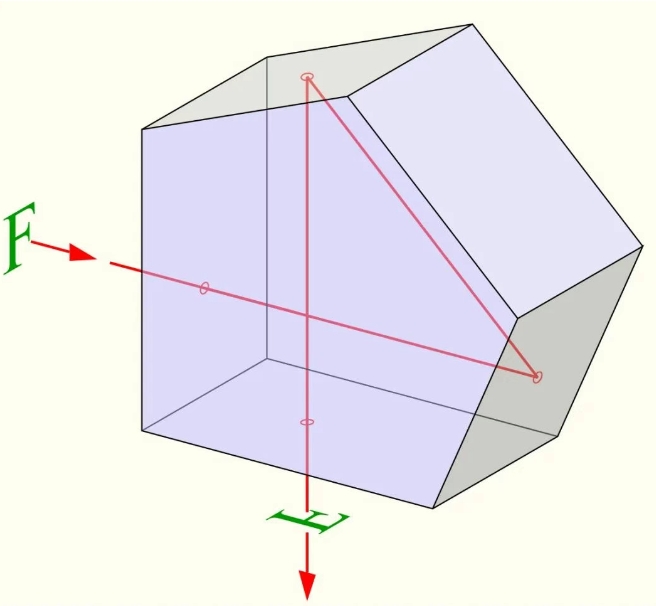

五棱镜的独特性源于其精密的几何设计:两个等腰直角三角形反射面与三个矩形侧面的组合,如何通过两次全反射完成光线90度偏转且图像方向不变?与普通棱镜依赖折射的原理不同,其内部反射面的微米级精度(平面度λ/10、粗糙度<1nm)如何确保光线严格遵循预设轨迹?当光线从入射面射入时,两次全反射的路径设计为何能同时校正图像的上下与左右反转,实现与实物完全一致的正立成像?
1.2材料与工艺的技术边界
在可见光谱段(400-700nm),K9玻璃或熔融石英材料的透光率超过95%的物理基础是什么?多层增透镀膜如何将反射损耗控制在1%以下?当半导体量测需求将表面粗糙度标准提升至亚纳米级时,传统光学玻璃与蓝宝石单晶材料的性能差异如何影响五棱镜的应用边界?这些材料科学与精密加工的问题,构成了五棱镜性能提升的核心挑战。
二、从ContaxS到EUV光刻机:五棱镜为何能跨越技术代际?
2.1摄影技术革新的关键节点
1952年ContaxS相机首次引入五棱镜取景系统,为何能颠覆传统毛玻璃取景的技术瓶颈?对比旁轴相机的视差取景,五棱镜实现100%镜头视角还原的光学原理是什么?在新闻摄影、体育摄影等动态场景中,五棱镜的零延迟特性(0.03秒级响应)为何能成为摄影师捕捉瞬间的决定性因素?这些技术突破如何推动单反相机成为专业摄影的主流装备?
2.2半导体制造中的量测革命
在3nm以下先进制程中,五棱镜引导激光束实现亚纳米级膜厚测量的物理机制是什么?当套刻精度测量要求光线偏转角度控制在0.001度以内时,五棱镜的刚性结构如何成为量测系统的光学基准?在EUV光刻机的缺陷检测中,70度入射光经五棱镜反射后,如何通过散射光谱分析识别直径小于50nm的纳米级缺陷?这种从宏观到微观的技术迁移,揭示了五棱镜怎样的跨领域适应性?
三、核心功能解析:五棱镜为何不可替代?
3.1光学成像中的物理校正优势
传统镜头成像的倒立实像,为何无法通过数字算法完全替代五棱镜的物理校正?在风光摄影中,五棱镜实现的“所见即所得”构图,如何影响摄影师对空间关系的判断?数据显示,五棱镜取景的焦点锁定成功率较电子取景提升30%,其光学响应的实时性(0.028秒极速对焦)为何成为体育摄影的核心竞争力?
3.2精密系统中的结构稳定性价值
在全站仪等测绘仪器中,五棱镜固定的反射路径如何抵消设备振动带来的测量偏差(精度±1弧秒)?在高端望远镜系统中,其光路转向设计为何能同时实现人体工学优化与观测精度提升?当电子取景器以成本优势席卷消费市场时,五棱镜在专业领域坚守的技术壁垒究竟是什么?
四、技术挑战:五棱镜如何应对纳米时代的需求?
4.1半导体量测的精度极限
当制程向2nm推进,量测设备对折射率均匀性(10^-7量级)的要求,为何使传统光学玻璃面临材料瓶颈?蓝宝石单晶材料在200℃高温环境下的光学稳定性,如何支撑先进封装的在线量测?在3DNAND堆叠层数突破500层的背景下,五棱镜构建的三维形貌测量系统如何实现亚埃级(0.1nm)的精度突破?
4.2摄影领域的竞争与创新
尽管电子取景器占据消费市场,某高端单反2024年机型仍采用稀土玻璃五棱镜,将透光率提升至98.7%的技术意义何在?非球面棱镜设计与微纳米镀膜技术,如何实现体积缩小40%的轻量化突破?五棱镜与MEMS微驱动技术的结合探索,可能为自适应光学系统带来怎样的创新可能?
五、未来展望:五棱镜能否持续引领光学创新?
从技术演进看,五棱镜在摄影领域的轻量化与集成化、半导体领域的耐高温与超精密化,将沿着怎样的路径发展?当量子光学与光子芯片成为前沿,五棱镜的几何构型与光学原理是否可能衍生出新的应用形态?从19世纪的光学实验到21世纪的纳米制造,这一基础元件持续突破技术边界的内在动力究竟是什么?
五棱镜的发展史,本质上是人类对光线控制精度的不懈探索。当我们追问“为何这个五面体元件能贯穿科技史”时,答案或许藏在几何定律与物理原理的永恒结合中——从胶片时代的机械精密到量子时代的光学量测,五棱镜始终以最简洁的结构,回应着最复杂的技术需求。
-
