镜头光学成像原理与技术演进

  在摄影、摄像及光学仪器领域，镜头是实现清晰成像的核心部件。尽管现代镜头技术复杂精密，但其成像原理始终以凸透镜的光学特性为基础。本文将从基础光学原理出发，解析镜头成像的核心机制及技术发展脉络。

一、凸透镜的基本结构与光学参数

凸透镜是中央厚、边缘薄的光学元件，常见形式包括双凸、平凸和凹凸（正弯月形）三种。其核心光学参数构成成像系统的基础框架：

•       光心（O 点）：作为透镜的几何中心，所有通过光心的光线均不发生折射，是确定光路的基准点。

•       主光轴：连接透镜两球面球心的直线，构成光学系统的对称轴，所有光学行为均围绕主光轴展开。

•       焦点（F 点）：平行于主光轴的光线经凸透镜折射后会聚的点，分为物方焦点和像方焦点。焦点位置由透镜曲率和材料折射率决定，是衡量透镜汇聚能力的关键参数。

二、凸透镜的成像原理与规律

（一）光路基本规律

凸透镜的光路遵循两大基本规律：

1.       光心直射定律：任何通过光心的光线，其传播方向不发生改变，直接沿原路径行进。

2.       焦点会聚定律：平行于主光轴的光线经折射后必通过焦点；反之，从焦点发出的光线经折射后平行于主光轴射出，体现光路可逆性。

（二）成像几何推导

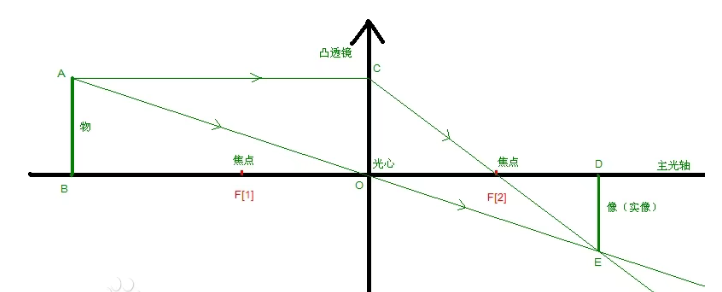

以烛焰 AB 为例，其成像过程可通过几何光学方法解析：

•       点 A 发出的平行于主光轴的光线经透镜折射后汇聚于焦点 F，而通过光心的光线沿直线传播，两光线的交点 E 即为点 A 的像。

•       同理，点 B 的像可通过相同方法确定，最终物体 AB 在透镜另一侧的 DE 位置形成倒立实像。。当焦距固定时，物距变化会直接导致像距按公式规律调整。

三、弥散圆与景深：从理论清晰到视觉可接受

（一）弥散圆的形成机制

理想状态下，只有严格满足成像公式的物点才能在图像传感器（或胶片）上形成绝对清晰的点像。若传感器位置偏离理论像距，或物体不在同一物距平面，该点的成像会扩散为模糊的圆形光斑，即 "弥散圆"。

（二）景深的视觉容忍度

人眼与图像传感器对弥散圆直径存在一定容忍范围。当弥散圆直径小于特定阈值（如 35mm 胶片的 0.035mm）时，人脑会将其感知为 "清晰" 成像。由此形成 "景深" 概念：在镜头调焦至某一距离时，前后一定范围内的物体，其成像对应的弥散圆均在可接受范围内，从而呈现整体清晰的画面。景深包括焦点之前的 "前景深" 和焦点之后的 "后景深"，其范围受光圈大小、焦距长短、拍摄距离等因素影响。

四、从单片透镜到复式系统：现代镜头的技术突破

早期光学系统多采用单片凸透镜，但其成像存在两大缺陷：

1.       像差与色差问题：单色光因折射产生球面像差，不同波长的光因折射率差异导致色差，使成像边缘模糊、色彩失真。

2.       通光量与对比度局限：单片透镜的反射损耗大，且无法控制杂散光，导致画面亮度不足、耀光明显。

现代镜头通过三大技术革新解决上述问题：

•       复式透镜组合：采用多片凹凸透镜（如凸透镜与凹透镜搭配）的复杂组合，通过光学校正抵消球面像差、彗形像差等，同时利用不同折射率材料消除色差。

•       光学镀膜技术：在镜片表面镀制多层增透膜，将光反射率从单片透镜的 4% 降低至 0.5% 以下，显著提升通光量并减少耀光，增强画面对比度。

•       精密机械设计：通过可调节光圈、对焦环等机构，实现景深控制与快速对焦，满足不同拍摄场景需求。

从基础的凸透镜成像到现代复杂的光学系统，镜头技术始终遵循 "基于物理规律、突破工程限制" 的发展逻辑。尽管镜片结构日益精密，但其核心仍是通过控制光线折射，将三维世界的光影信息转化为二维平面的清晰影像。理解弥散圆、景深等基础概念，不仅能揭示成像的本质规律，也为合理选择镜头、优化拍摄参数提供理论支撑。随着光电技术的进步，镜头设计将在更高分辨率、更广色域、更小体积等方向持续突破，而凸透镜奠定的光学原理，始终是这一切创新的基石。
