低压相变新突破：有机-无机杂化半导体开启存储与光子技术新篇

    引言：当柔性有机分子遇见刚性无机半导体
    在信息技术高速发展的今天，数据存储与光电子器件的革新始终是科研与产业界的核心命题。传统相变存储器依赖高压力或高温驱动材料晶型转变，能耗与稳定性问题亟待突破；而光子技术对材料光学特性的动态调控需求，也促使科学家不断探索兼具柔性与功能性的新型材料。近日，华盛顿州立大学（WSU）与北卡罗来纳大学夏洛特分校的研究团队在《AIPAdvances》发表论文，揭示了有机-无机杂化半导体β-ZnTe(en)₀.₅在低压下的显著压力诱导相变特性，为下一代存储与光子器件设计提供了全新思路。

    一、层状结构的“压力敏感者”：材料特性与相变机制
    β-ZnTe(en)₀.₅由单层碲化锌（ZnTe）与乙二胺（en）分子交替堆叠而成，形成独特的“无机-有机三明治”层状结构。这种设计巧妙融合了无机材料的高结晶性与电子稳定性（如ZnTe的半导体特性）和有机分子的柔韧性与可调性（如en的分子间作用力）。研究发现，当施加2.1GPa和3.3GPa的静水压力时，材料发生两次显著相变，结构收缩幅度高达8%，且有机层对压力响应尤为敏感——这一压力仅为纯ZnTe相变阈值的十分之一，颠覆了传统半导体需“高压驱动”的认知。
    通过金刚石压砧技术结合X射线衍射（XRD）与傅里叶变换红外光谱（FTIR），研究团队观察到相变过程中晶面峰分裂（如(020)和(130)峰）及振动模式重构，证实了原子级别的固态结构重排：材料从较松散的层状排列转变为更致密的晶型，而非简单物理压缩。这种“压力触发的原子舞蹈”直接导致材料电学（如导电性）与光学（如发光波长）性质的颠覆性改变。

    二、从存储到光子：低压相变的双重应用潜力
    1.低功耗相变存储器的新曙光
    相变存储器通过材料在晶态与非晶态间的切换实现数据存储，具有超快读写（纳秒级）和非易失性优势，但传统材料（如Ge₂Sb₂Te₅）需较高能量驱动相变，限制了器件寿命与能效。β-ZnTe(en)₀.₅的低压相变特性可显著降低操作能耗，同时其层状结构的方向敏感性（anisotropy）为多维度数据编码提供可能——通过调控压力方向，材料可呈现多种亚稳态，有望将存储密度提升数倍。此外，有机层的柔韧性可能缓解传统无机材料的疲劳开裂问题，延长器件循环寿命。
    2.光子技术中的“光控变色龙”

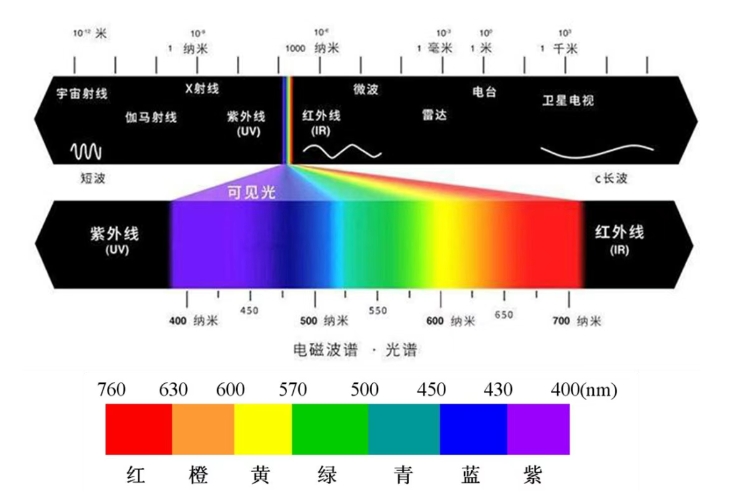

    β-ZnTe(en)₀.₅的另一亮点在于其紫外发光特性。研究人员推测，随着相变过程中电子能带结构的改变，材料的发光强度与波长可能呈现显著差异，这使其有望成为光纤通信中的光信号调制器或光学计算中的固态光开关。例如，在光存储领域，通过压力调控材料的光学状态，可实现光信号的实时编码与高密度存储，为突破电子器件速度瓶颈提供新路径。

    三、校园级设施的突破：技术创新与研究方法
    值得关注的是，这项研究依托华盛顿州立大学2022年引入的新型XRD系统（由默多克慈善信托基金支持），首次在校园级实验室实现了高压下材料结构的原位观测。传统此类实验需依赖国家级同步辐射光源（如伯克利国家实验室的先进光源），而该校的设备突破了时空限制，使研究团队能够实时捕捉相变瞬间的微小结构变化，大幅提升了实验效率与数据精度。“在校园内完成高压实验，让我们能更灵活地探索材料行为的细节，”研究负责人MattMcCluskey教授表示。

    四、未来展望：从实验室到产业化的挑战
    尽管β-ZnTe(en)₀.₅的应用仍处于早期阶段，研究团队已规划了清晰的探索路径：下一步将聚焦材料对温度变化的响应及压力-温度协同作用下的行为，以构建多物理场调控的性能图谱。此外，优化材料的可加工性（如制备大面积薄膜）与环境稳定性（如抗湿度、抗腐蚀）是迈向产业化的关键挑战。“我们才刚刚揭开这类杂化材料的面纱，”研究员JulieMiller指出，“校园级设备的突破让我们对后续进展充满期待。”

    β-ZnTe(en)₀.₅的成功揭示了有机-无机杂化体系的独特优势——通过分子层面的精准设计，可赋予材料传统单一成分无法企及的“智能响应”特性。从低功耗存储到光子芯片，这项研究不仅为具体器件提供了候选材料，更启发了一种“压力驱动、多场调控”的材料设计思路。随着跨学科研究的深入，这类“刚柔并济”的智能材料或将在未来信息技术与能源领域掀起新的变革浪潮。
    原文链接：AIPAdvances,2025,DOI:10.1063/1.5150000
    研究团队：华盛顿州立大学（WSU）与北卡罗来纳大学夏洛特分校联合团队
