激光直写技术相关材料、机制与应用的全面剖析
激光直写技术(Direc tLaser Writing,DLW)作为一种革命性的微加工技术,通过光控多任务制造能力,在单一系统中集成材料合成、结构转换与高精度图案化,重新定义了电子器件的微加工范式,成为电子微加工领域的革新力量。其“多材料、高精度、低能耗”的特性,不仅加速了柔性电子的商业化进程,更为量子芯片、仿生电子等前沿领域提供了底层工艺支撑。

一、技术背景与核心优势
随着物联网、智能穿戴和柔性电子的快速发展,传统半导体制造技术(光刻、气相沉积等)因依赖高温、高真空环境,难以满足新材料(如有机材料、纳米复合材料)的兼容性需求,且无法适应小批量、多品种的生产模式。激光直写技术通过以下优势突破传统限制:
1.材料兼容性:可处理刚性金属、柔性聚合物、有机半导体等材料,支持纳米颗粒合成、掺杂和结构转化,无需复杂前驱体或高温环境。
2.工艺效率:通过计算机精准控制激光参数,实现“数字模板化”,无需物理掩膜即可直接刻写复杂三维结构,大幅缩短研发周期。
3.成本效益:减少材料浪费和工艺步骤,尤其适合小批量、高附加值产品的生产。
二、技术分类与原理
根据材料处理方式,激光直写技术可分为三类:
1.增材式激光直写(ADLW):通过激光诱导沉积、光聚合等方式在基板上添加新材料,如金属导线打印、3D微结构制造。
2.转化式激光直写(TDLW):通过激光诱导还原、烧结、石墨化等反应转变现有材料性质或结构,例如氧化石墨烯还原、激光诱导石墨烯(LIG)制备。
3.减材式激光直写(SDLW):通过激光烧蚀、剥离等选择性去除材料,实现电路图案化、微流体通道制作。
三、关键技术参数与系统
1.激光系统:
光源类型:气体激光器(CO₂、准分子)、固体激光器(光纤、Nd:YAG)、半导体激光器(二极管)。
光束特性:波长覆盖紫外线(UV)到远红外线(IR),脉冲宽度从毫秒到飞秒,支持连续波(CW)或脉冲模式。
运动控制系统:移动光学系统、移动平台系统、振镜扫描系统,其中振镜扫描系统因加工速度快成为主流。
2.加工参数:
波长:低波长(UV)引发光化学反应,高波长(IR)主导光热效应,影响穿透深度和材料相互作用机制。
功率:低功率促进光化学现象,高功率实现烧结、退火等热诱导转变。
写入速度:与功率共同决定能量密度,影响热积累和反应区域控制。
脉冲特性:超短脉冲(飞秒级)提高空间分辨率,减少热扩散。
辐照气氛:惰性气氛避免氧化,反应性气体促进特定反应。
四、材料合成与转换机制
1.激光烧结:通过激光辐照金属纳米颗粒前驱体,形成连续导电结构,适用于柔性基底上的电极制备和导电路径形成。
2.激光诱导还原:利用光子诱导化学反应将金属离子还原为纳米颗粒,实现柔性基底上导电层的图案化,适合低温、环境友好的IC互连制备。
3.激光诱导氧化:在富氧环境中激光辐照金属薄膜,形成金属氧化物图案,用于半导体、绝缘层等功能结构制备。
4.激光诱导选择性金属化(LISM):通过激光激活基底表面,结合化学镀实现复杂基底上的金属沉积,适合柔性电子和3D结构器件制造。
5.激光碳化与石墨化:将含碳前驱体转化为石墨烯类材料,如激光诱导石墨烯(LIG),具有多孔三维结构,广泛应用于电极、传感器等领域。
五、新型材料与应用案例
1.金属氧化物:如MoO₂、ZnO,用于传感器、场效应晶体管(FET)等器件。
2.过渡金属硫族化合物(TMDC):如MoS₂、WS₂,用于制备高性能FET、异质结器件。
3.碳化物:如Mo₃C₂、Al₄C₃,应用于柔性电子器件集成。
4.激光诱导石墨烯(LIG):具有高导电性和柔性,用于超级电容器、摩擦纳米发电机(TENG)等。
5.导电聚合物:如PEDOT:PSS,通过激光改性提升导电性,应用于柔性电路。

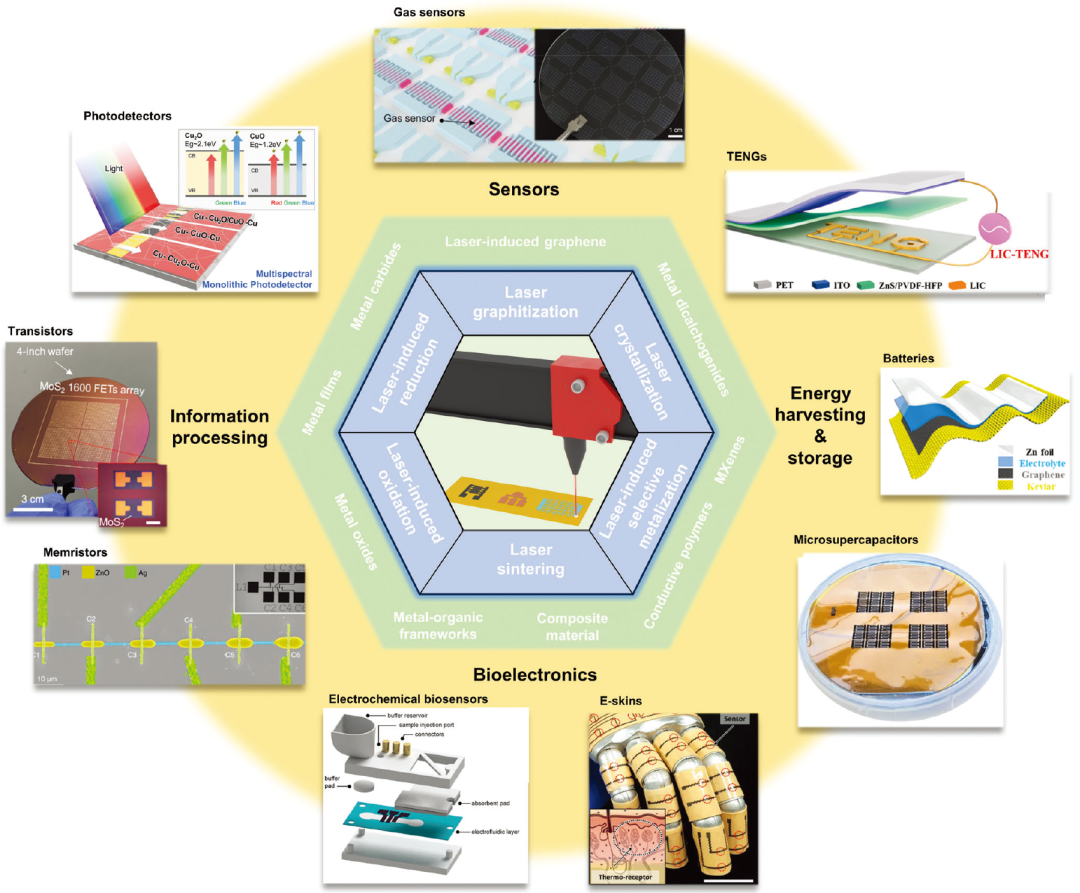

六、应用领域
1.电子器件:薄膜晶体管(TFTs)、忆阻器、传感器(光电、气体、机械)等。
2.能量系统:摩擦纳米发电机(TENGs)、锌空气电池、微型超级电容器(MSCs)。
3.生物电子:电化学传感器、可穿戴设备、神经记录装置。
4.柔性电子:折叠屏电路、植入式医疗传感器、物联网设备。
七、挑战与展望
尽管激光直写技术具有显著优势,但其仍面临挑战:
1.设备成本:高精度激光系统和控制系统成本较高。
2.工艺优化:复杂结构的加工参数需进一步优化,以确保一致性和稳定性。
3.材料限制:部分新型材料的激光响应机制尚未完全明确。
随着激光技术与材料科学的不断发展,激光直写技术有望在以下方向取得突破:
1.更高精度与效率:结合超快激光和智能化控制系统,实现纳米级加工。
2.多材料集成:支持更多种类材料的协同加工,推动异质集成器件发展。
3.绿色制造:开发环保型前驱体和工艺,减少污染和能耗。
激光直写技术正从单一功能加工向多功能、多材料集成系统制造转变,为电子器件制造带来了前所未有的机遇,推动着工业制造的革新与进步。
-
