为什么镜头成像质量检测要选择合适的测量仪器?
在光学领域,镜头成像质量的检测至关重要。无论是手机镜头、数码相机镜头还是车载镜头,都需要进行严格的成像质量检测,以确保其性能和质量。本文将介绍镜头成像质量检测的测试项目以及相应的测量仪器,帮助您选择合适的设备进行检测。

一、测试项目
1.光学传递函数MTF
光学传递函数(ModulationTransferFunction,MTF)是衡量镜头成像质量的重要指标,它反映了镜头对不同空间频率的对比度传递能力。MTF值越高,表示镜头的成像质量越好。
2.有效焦距EFL
有效焦距(EffectiveFocalLength,EFL)是镜头的重要参数,它决定了镜头的成像大小和视角。准确测量EFL对于镜头的设计和校准至关重要。
3.畸变、像散、场曲、焦深、主光束角度等
畸变:镜头的畸变包括桶形畸变和枕形畸变,影响成像的几何形状。
像散:像散是由于镜头的光学设计导致不同方向的光线聚焦点不同,影响成像的清晰度。
场曲:场曲是指成像平面的弯曲,影响成像的平坦度。
焦深:焦深是指在一定范围内,物体能够清晰成像的深度。
主光束角度:主光束角度是指主光线与光轴的夹角,影响成像的视角和亮度。
二、测量仪器

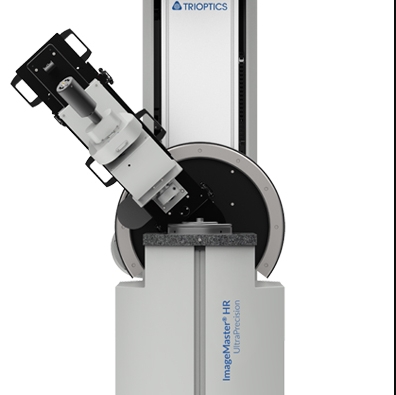

1.紧凑型高精度MTF测量仪ImageMaster®HR
ImageMaster®HR是一款紧凑型高精度MTF测量仪,适用于小口径透镜或镜头的小批量、高精度研发和量产应用。其主要特点包括:
高精度测量:测量精度可溯源至国际标准。
模块化软件:软件模块化设计,使用简单易懂,可编辑脚本实现用户自定义测量。
广泛的应用:可测量手机镜头、数码相机镜头、车载镜头、CCTV镜头等。
2.工业型MTF测量仪全自动分料筛选机
全自动分料筛选机与ImageMasterPro系列MTF机台搭配,组成一条完整的小型镜头全自动检测及分料生产线。其主要特点包括:
快速检测:可快速检测镜头品质,并对镜头品质进行不同质量级别的筛选。
高效率:适用于大批量生产线,提高生产效率。
自动化:自动化操作,减少人工干预,提高测量精度。
3.紧凑型高精度红外光学传递函数测量仪ImageMaster®HRIR
ImageMaster®HRIR是一款紧凑型高精度红外光学传递函数测量仪,适用于可见光与红外透镜的测量。其主要特点包括:
多光谱测量:可用于NUV/VIS/NIR/MWIR/LWIR光谱。
防渐晕设计:视场角为±110°,具有防渐晕的优化设计。
广泛的测量参数:可测量轴上MTF和离轴MTF、有效焦距(EFL)、法兰焦距(FFL)、畸变、场曲、横向和纵向色差、像散、相对传输、视场、主光线角度、焦点深度等。
三、选择建议
如果您需要高精度的MTF测量,可以选择ImageMaster®HR或ImageMaster®HRIR。
如果您需要大批量生产线用的MTF测量和分料筛选,可以选择ImageMaster®Pro系列和全自动分料筛选机。
镜头成像质量检测是确保镜头性能和质量的重要环节。选择合适的测量仪器,能够帮助您准确评估镜头的成像质量,提高生产效率和产品质量。希望本文能帮助您更好地了解镜头成像质量检测的测试项目和相应的测量仪器,为您的选择提供参考。
-
