双高斯镜头与Sonnar镜头:哪个更适合你的摄影需求?
在摄影世界中,镜头的选择对于成像质量起着至关重要的作用。尤其是对于35mm格式相机的快速全能正常焦距镜头,双高斯镜头和Sonnar镜头一直是两大热门选择。那么,这两款镜头究竟有何异同?哪款更适合你的摄影需求?本文将为你详细解析。

一、双高斯镜头与Sonnar镜头:历史渊源与设计特点

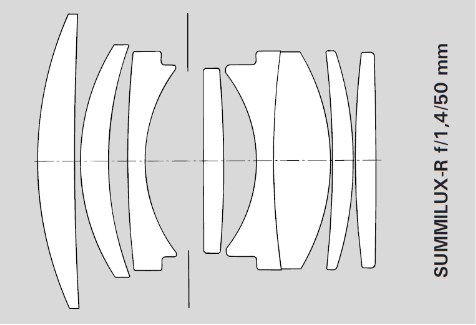

1.双高斯镜头
双高斯镜头由PaulRudolph设计,其设计灵感源自高斯望远镜物镜。这种镜头由两个凸面透镜组成,一个正透镜和一个负透镜,通过加厚内部凸面透镜来校正Petzval和,同时使用高色散透镜进行色差校正。双高斯镜头的设计使其在对称性方面表现出色,能够有效校正像差、畸变和横向色差。此外,双高斯镜头的后焦距较长,适合单反相机的反光镜设计。

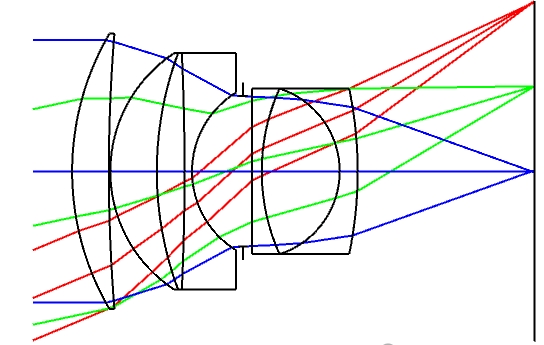

2.Sonnar镜头
Sonnar镜头由镜头设计天才路德维希·贝泰勒设计。其设计基于三片式结构,并在第一和第二个镜片之间增加了一个非球面透镜,以减小球差。Sonnar镜头的后焦距较短,适合测距相机。其设计通过填补Ernostar镜头的气隙,避免了菲涅耳损失,提高了视场曲校正。Sonnar镜头在球差和彗差校正方面表现出色,但场曲校正相对较弱。
二、双高斯镜头与Sonnar镜头:性能对比
1.像差校正
双高斯镜头:对称设计使其在像差、畸变和横向色差校正方面表现良好。通过高折射率、低色散玻璃和非球面透镜,双高斯镜头在彗差校正方面也取得了显著进步。
Sonnar镜头:在球差和彗差校正方面表现优异,但场曲校正较差。其设计通过调整镜片组合和曲率,实现了高性能的光学设计。
2.后焦距
双高斯镜头:后焦距较长,适合单反相机的反光镜设计。
Sonnar镜头:后焦距较短,适合测距相机。
三、光学设计
双高斯镜头:通过增加胶合表面和分割正透镜,双高斯镜头在彗差校正方面取得了显著进步。现代双高斯镜头,如沃尔特·曼德勒为莱卡设计的Summicron,被认为是双高斯镜头的顶峰。
Sonnar镜头:贝泰勒在蔡司公司期间设计了SonnarF1.5和Biogon等高性能镜头。Sonnar镜头在长焦距下表现优异,但在单反相机时代逐渐被双高斯镜头取代。

四、双高斯镜头与Sonnar镜头:技术演进与市场竞争
双高斯镜头
在单反相机时代,双高斯镜头凭借其较长的后焦距和优异的像差校正性能,逐渐占据了市场主导地位。技术进步,如高折射率、低色散玻璃和抗反射涂层的应用,进一步提升了双高斯镜头的性能。
Sonnar镜头
尽管Sonnar镜头在测距相机时代表现出色,但在单反相机时代逐渐被双高斯镜头取代。现代Sonnar镜头在紧凑型相机和新型测距相机中仍有应用,但其市场份额已大幅减少。
五、哪个更适合你的摄影需求?
双高斯镜头和Sonnar镜头各有优缺点,选择哪款镜头取决于你的具体摄影需求。如果你使用的是单反相机,双高斯镜头无疑是更好的选择,其较长的后焦距和优异的像差校正性能能够满足你的需求。如果你使用的是测距相机或需要长焦距镜头,Sonnar镜头可能更适合你,其在球差和彗差校正方面的优异表现能够提供高质量的成像。
无论你选择哪款镜头,重要的是要根据自己的摄影需求和设备类型做出明智的选择。希望本文的详细解析能够帮助你更好地了解双高斯镜头和Sonnar镜头,从而做出最适合你的选择。
-
