半导体光刻机镜片:制造难题与中国突围之路
在当今高度数字化的时代,半导体芯片如同现代工业的“粮食”,支撑着从智能手机、电脑到汽车、航空航天等各个领域的蓬勃发展。而光刻机作为芯片制造的核心装备,其重要性不言而喻,其中光刻机镜片更是关键中的关键,它的制造难度极高,涉及诸多精密复杂的环节。

一、严苛的镜片原材料要求

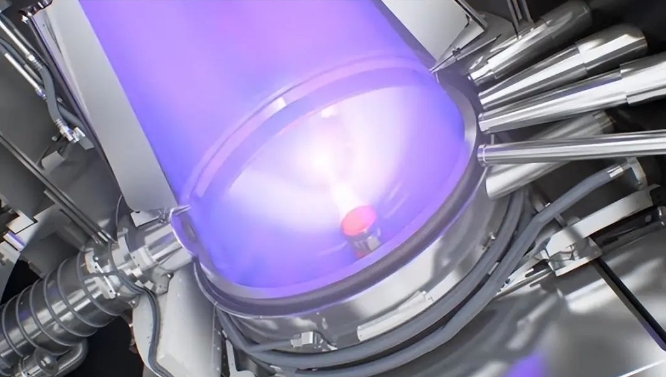

光刻机镜片对原材料有着近乎苛刻的标准。透镜必须具备卓越的光学质量,表面和内部不容许任何缺陷,其形状要精确无误,折射率均匀稳定,这就要求材料具有极高的纯度,同时低热膨胀系数,以确保在不同工作环境下性能的稳定性。例如,在深紫外(DUV)光刻镜头中,常用的是紫外熔融石英玻璃或氟化物晶体,它们凭借独特的光学性能满足了一定光刻精度需求;而极紫外(EUV)光刻机的反射镜构造更为精妙,由高精度石英玻璃基底和纳米厚度周期性硅/钼多层膜组成,这种特殊结构才能应对EUV光刻超精密的成像要求。全球范围内,仅有少数几家实力雄厚的厂家具备提供满足193nm光刻等级熔融石英的能力,至于EUV光刻机反射镜镜片,目前更是仅德国蔡司公司能够担此重任,原材料供应的高度集中可见一斑。
二、精湛的镜片加工工艺
高端光刻机镜片制造是现代工具与传统技艺的完美融合。首先,要经过高精度机床铣磨,将镜片毛坯初步塑形,随后是超精密抛光工序,这一步是作出镜片最终光学性能的关键环节,其精度之高令人惊叹,甚至可达优于1个硅原子的级别。最后还需精心镀膜,为镜片赋予特定的光学特性。以蔡司为ASML生产的投影物镜为例,其掌握的高精度镜片打磨技术和精密镀膜技术堪称两大“绝技”。蔡司生产的EUV光刻机反射镜最大直径达1.2米,面形精度峰谷值却能控制在0.12纳米,表面粗糙度仅为20皮米,这般光滑程度堪称世界之最,也彰显了其在加工工艺上登峰造极的造诣。

三、精密的镜片表面检测与测量
为保证光学透镜质量,对镜片表面的检测和测量至关重要。这依赖于一系列精密仪器,如干涉仪、激光干涉仪等。其中,激光干涉位移测量技术精度可达亚纳米甚至皮米量级,是确保镜片微观平整度的得力助手。当前,这类高精度仪器主要由美国Keysight公司和Zygo公司等提供,这也使得他们在该领域占据了话语权。再者,蔡司、尼康和佳能等行业巨头早在半导体领域发展初期就已入场布局,凭借多年积累,在技术和专利方面构建起了坚如磐石的生态位,后来者想要绕过这些技术壁垒,绝非易事,每前进一步都需要付出巨大努力。
四、半导体物镜装调:光刻精度的关键保障

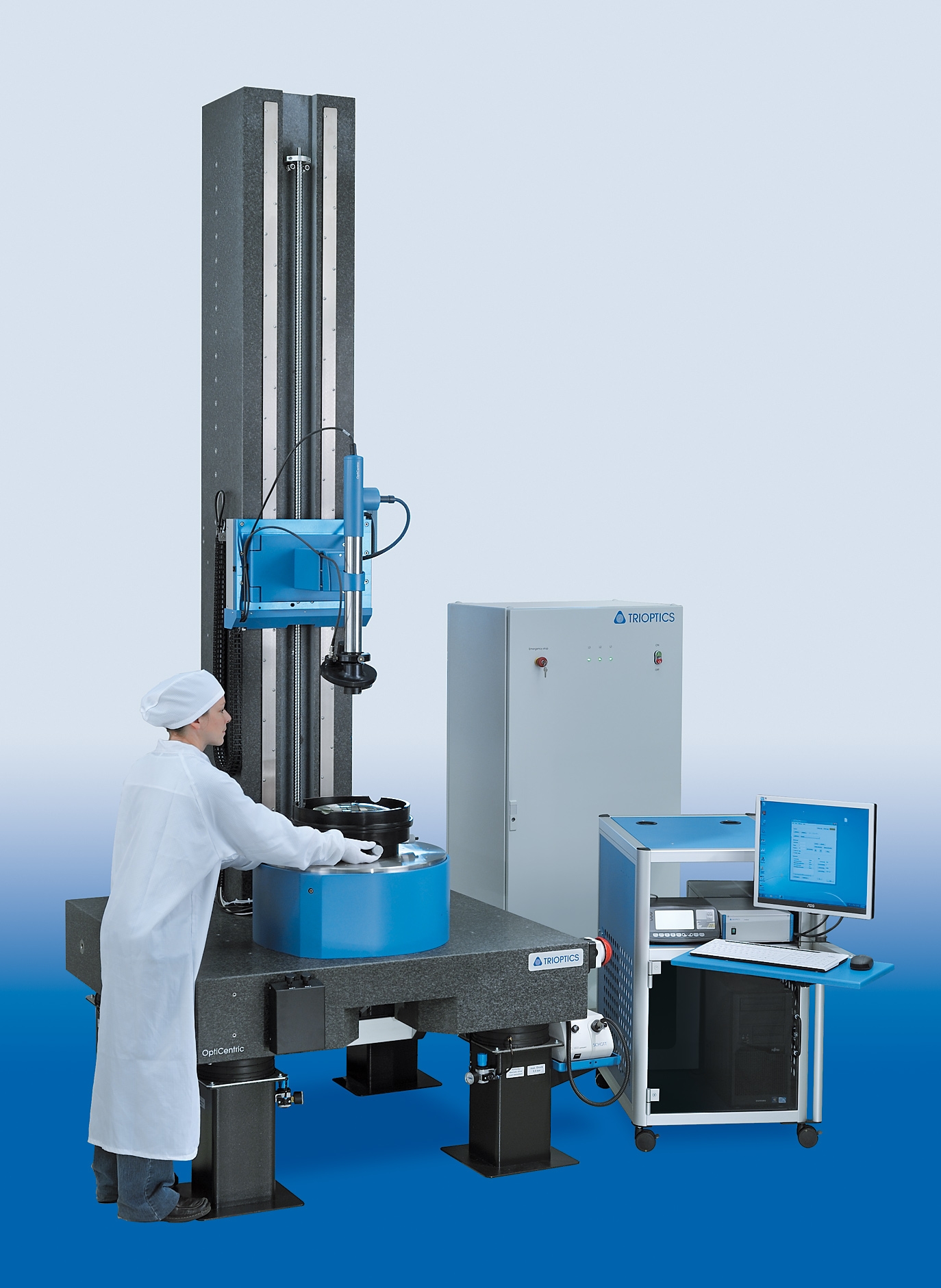

在光刻机镜片体系中,半导体物镜装调是一项极具挑战性的精细工作,其对光刻精度起着关键保障作用。物镜装调并非简单的部件组装,而是要在纳米甚至亚纳米尺度下,精确调整镜片之间的间距、角度以及相对位置关系。这需要借助超高精度的六自由度调整平台,操作人员通过反馈控制系统,依据激光干涉测量、光学波前检测等手段获取的数据,进行反复微调。哪怕是极其微小的装调误差,都可能在光刻成像时被放大数千倍,导致芯片图案的严重失真。例如,在先进制程的光刻机中,物镜装调的精度要求达到皮米级,技术人员往往需要在恒温、恒湿、无尘的超净环境中,花费数周甚至数月时间,才能完成一组物镜的装调工作,其难度与复杂程度可见一斑。德国全欧光学(TRIOPTICS)的OptiCentric®UP系列,以其卓越的大口径中心偏差测量技术,成为了光刻机物镜装调的精确之选。

五、中国在光刻机镜片领域的突破与展望

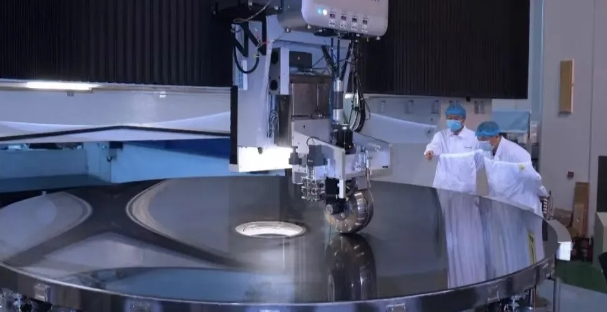

近年来,中国在光刻机镜片领域砥砺奋进,取得了诸多令人瞩目的成绩。2018年,长春光机所成功制造出直径4.03米碳化硅反射镜片,这一成果攻克了碳化硅硬度高、研磨和镀膜难度大等诸多难题,所研发的相关设备为光刻机反射镜制造提供了有力支撑。在光刻机整机方面,国产氟化氩光刻机已实现量产,能够用于制造28nm至65nm芯片,这意味着中国跻身少数能完全自主生产28nm芯片的国家行列,极大地稳固了国内半导体产业链根基。展望未来,中国采取“公开落后一代,量产一代,研发一代,规划一代”的稳健策略,实际研发进程或许比外界所知更快。随着国产光刻机技术不断精进,中国对外部技术的依赖将逐步减少,在全球半导体产业链中的地位也将持续增强,有望打破国外长期垄断局面,开启半导体产业新篇章。
总之,光刻机镜片制造虽困难重重,但中国正凭借坚韧不拔的科研精神和持续投入,在这一高精尖领域稳步前行,向着更高的山峰攀登,未来值得期待。
-
