半导体物镜装调精度对芯片性能的具体影响
在半导体制造领域，物镜装调精度对芯片性能的影响至关重要。以下是几个关键点，详细解释了物镜装调精度如何影响芯片性能：
1.像差控制：物镜装调精度直接影响光学系统中的像差控制，包括球差、色差、像散等。高精度的装调可以确保物镜的光学性能达到设计要求，减少这些像差对成像质量的影响。
2.成像质量：物镜装调精度决定了成像的清晰度和分辨率。高精度装调可以提高成像质量，使得芯片上的细微特征能够被准确复制，这对于芯片性能至关重要。
3.光刻分辨率：在光刻过程中，物镜装调精度直接关系到光刻分辨率。高精度装调可以使得光刻过程中的线条更加精细，满足更小特征尺寸的制造需求，从而实现更高密度的集成电路制造。
4.系统波像差：物镜装调精度影响系统的波像差，波像差的均方根值是衡量成像质量的重要指标。高精度装调可以使得系统波像差均方根值控制在非常小的范围内，例如在97.7%的置信概率下小于1nm。
5.重复性和一致性：物镜装调精度还影响到生产过程中的重复性和一致性。高精度装调可以确保每次光刻过程中的参数一致，减少生产中的变异，提高芯片的良品率。

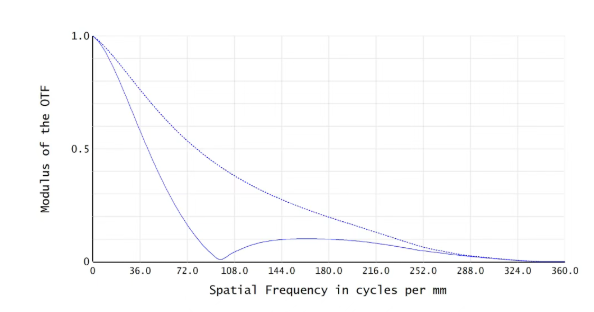

6.光学传递函数(MTF)：物镜装调精度影响光学传递函数，MTF是衡量成像系统性能的重要参数。高精度装调可以确保MTF达到设计要求，从而提高成像系统的对比度和清晰度。
7.公差分配：物镜装调精度还涉及到光学系统中各个参数的公差分配。合理的公差分配可以确保整个系统的性能，对于高数值孔径的极紫外光刻物镜来说，物镜装调精度的要求甚至高于对非补偿器装调精度的要求。
综上所述，物镜装调精度对芯片性能有着直接且重要的影响，它决定了芯片的成像质量、分辨率、重复性和一致性等多个关键性能指标。通过使用高精度的光学传递函数测量仪，如ImageMaster®Universal系列，可以在很宽的光谱范围内测量几乎所有类型系统的光学参数，从而确保物镜装调的精确性，进而提升芯片的性能和可靠性。
-
