如何正确清洁光学元件？光学元件的清洁程序
在精密的光学系统中，保持元件的清洁至关重要。然而，清洁光学元件并非易事，错误的清洁方法可能会造成不可逆转的损害。本文将介绍清洁光学元件的正确步骤和注意事项，以确保您的光学元件保持在最佳状态。
清洁光学元件的一般准则：在开始清洁之前，应遵循一个基本原则：“如果不脏，就不要清洁”。过度清洁可能会增加光学元件损坏的风险。因此，只有在必要时才应进行清洁，并且要使用正确的方法和工具。
一、清洁前的准备
1. 环境：选择一个干净、低尘的环境进行清洁工作。

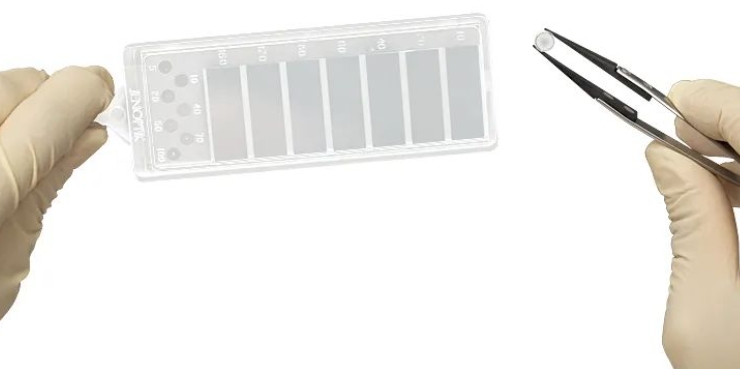

2. 手套：佩戴无粉尘、防丙酮的手套或指套，以防止手上的油脂和碎屑污染光学元件。
二、清洁步骤
步骤 1：使用清洁空气除尘器
工具：使用适合光学元件的灯泡吹气机或压缩空气。
注意事项：确保使用的气体经过过滤，不含油，推荐使用去离子气体。
步骤 2：使用溶剂和镜头纸
溶剂选择：推荐使用60%丙酮和40%甲醇的混合物。
操作技巧：从光学元件的边缘开始清洁，慢慢向中心移动，让溶剂自然蒸发。
三、对于小型已安装的光学元件
刷子技术：使用折叠的镜头纸作为“刷子”，轻轻擦拭光学元件。
四、对于大型、未安装的光学元件
滴拖技术：将溶剂滴到镜头纸上，然后慢慢拖过镜头表面。
五、对于耐用涂层上的顽固污渍
擦拭技术：仅在必要时使用，以避免损坏透射或反射涂层。
六、存放清洁后的光学元件
清洁完成后，应立即将光学元件放入适当的容器中，并存放在低湿度环境中，以防止再次污染。
清洁光学元件是一项需要细心和专业知识的工作。遵循上述步骤和准则，可以最大限度地减少对光学元件的损害，确保其长期保持良好的性能。记住，正确的清洁方法和适当的工具是保护光学元件的关键。
-
