什么是点扩散函数(PSF),它如何影响我们的成像质量?
在显微镜下观察微小世界时,我们常常期望看到的图像尽可能清晰和精确。但你知道吗,即使是最先进的显微镜,也无法完全避免成像过程中的模糊和失真。这一切,都与一个叫做“点扩散函数”(PSF)的概念密切相关。那么,点扩散函数究竟是什么?它是如何影响我们的成像质量的呢?

点扩散函数(PSF):成像的基础
点扩散函数(PSF)是一个描述光通过光学系统(如显微镜)时,从一个点光源产生的衍射图案的函数。想象一下,当你用显微镜观察一个微小的荧光标记点时,理想情况下,你会期望在成像平面上看到一个完美的点。但实际上,由于光学系统的物理限制,如光的衍射,这个点会被扩散成一个特定的图案,这就是PSF。
艾里斑:PSF的可视化
在显微镜成像中,PSF的一个关键特征是艾里斑,它是PSF中心最亮的部分。艾里斑的大小直接受到物镜数值孔径(NA)的影响,NA越大,艾里斑越小,意味着成像的分辨率越高。通过测量艾里斑,科学家可以评估显微镜的解析能力。
轴向分辨率:深度的挑战
除了横向分辨率,PSF还决定了成像的轴向分辨率,即在垂直于成像平面的方向上分辨两个点的能力。在厚的生物样本中,这一点尤其重要,因为样本的不同深度会进一步影响成像的清晰度。

反卷积:图像质量的救星

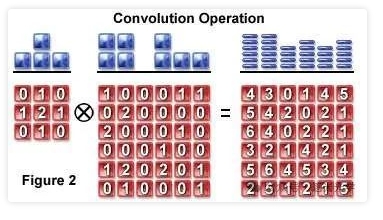

由于PSF导致的模糊,科学家们开发了反卷积技术来改善图像质量。反卷积是一种数学处理方法,它通过计算模型来估计并减少由于PSF引起的模糊,从而恢复图像的细节。这在荧光显微镜成像中尤为重要,因为荧光标记的光往往容易受到衍射的影响。
光学传递函数(OTF):频域的视角
在频域中,PSF转化为光学传递函数(OTF),它描述了不同空间频率成分在成像过程中的传递情况。通过OTF,我们可以更深入地理解成像过程中频率成分的变化,这对于设计更高效的反卷积算法至关重要。
点扩散函数(PSF)是理解显微镜成像质量的关键。它不仅决定了图像的清晰度,还影响着我们对微观世界的认知。随着成像技术和计算方法的不断进步,我们对PSF的理解和控制也在不断提高,这将使我们能够更准确地探索和理解周围的世界。
通过这篇文章,我们希望您对点扩散函数(PSF)有了更深入的了解,并认识到它在现代成像技术中扮演的重要角色。
-
