点扩散函数与光学传递函数的关系
在光学成像系统中，点扩散函数（PointSpreadFunction,PSF）和光学传递函数（OpticalTransferFunction,OTF）是两个关键的概念，它们分别在空域和频域中描述了光学系统的成像特性。PSF描述了一个点光源通过光学系统后在成像平面上形成的扩散斑点，而OTF则是PSF的傅里叶变换，它提供了关于系统如何处理不同空间频率信息的全局视角。
OTF是一个复数函数，其模称为调制传递函数（ModulationTransferFunction,MTF），相位部分称为相位传递函数（PhaseTransferFunction,PTF）。MTF是评价光学系统性能的重要工具，它描述了系统对不同空间频率成分的传递能力。空间频率是指单位长度内周期性结构的重复次数，通常以每毫米的线对数（lp/mm）为单位。例如，一个具有1微米空间周期的黑白线对，其空间频率为1000线对/mm。

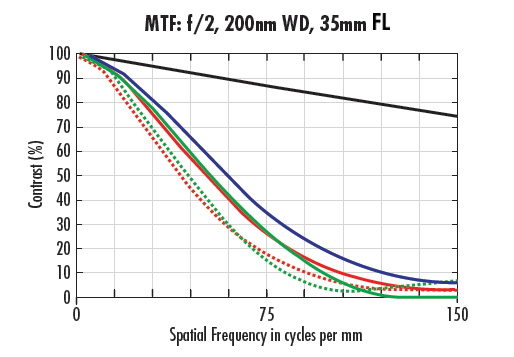

MTF曲线是定量评估光学显微镜性能的常用方法。它展示了光学系统成像对比度与空间频率之间的关系。一个理想的MTF曲线应该是平直且覆盖面积大的，这意味着系统在不同空间频率下都能保持良好的对比度传递。如图4所示，高质量的物镜（红线）与低质量的物镜（黄线）相比，在较高空间频率下能更有效地传递对比度。低质量物镜虽然在低空间频率下表现良好，但在高空间频率下性能显著下降。
通过分析OTF和MTF，可以深入理解光学系统的成像性能，包括分辨率、对比度和成像均匀性等。这些信息对于设计和优化光学系统，尤其是在显微镜、望远镜和摄影镜头等领域，具有重要的实际意义。例如，在显微镜设计中，选择合适的物镜以获得所需的MTF特性是至关重要的，这直接影响到成像的清晰度和细节表现。
点扩散函数和光学传递函数是理解光学成像系统性能的基础。通过这些工具，可以量化分析光学系统的成像质量，从而指导光学系统的设计和优化，以满足不同应用场景的需求。如果大家还有更多关于MTF测量仪的问题，欢迎持续关注收藏欧光科技官网。
-
