镀膜过程中为什么要测量薄膜折射率？测量薄膜折射率的重要性
在芯片制造过程中，镀膜工序（包括物理气相沉积PVD和化学气相沉积CVD）是至关重要的环节，其薄膜质量直接关系到芯片的整体性能。薄膜的折射率，作为影响其光学特性的关键参数，对于薄膜的精细控制至关重要。本文将详细探讨薄膜折射率的概念、测量方法及其在芯片制造过程中的应用和影响。
薄膜折射率是指光从一种介质进入另一种介质时发生的折射现象，这一现象主要由两种介质的折射率差异引起。折射率（通常用n表示）是衡量材料对光折射能力的物理量。其定义为入射角正弦与折射角正弦之比，即n=sini/sinr，其中i为入射角，r为折射角。此外，折射率还等于真空中光速c与材料中光速v之比，即n=c/v。不同材料的电子云密度不同，导致电子对光的反应能力不同，进而影响光在材料中的传播速度和折射率。
测量薄膜折射率的重要性体现在以下几个方面：
一、通过折射率的测量可以定性确定薄膜的材料组成。例如，硅（Si）的折射率约为3.5，硅二氧化（SiO2）约为1.46，氮化硅（Si3N4）约为2等。

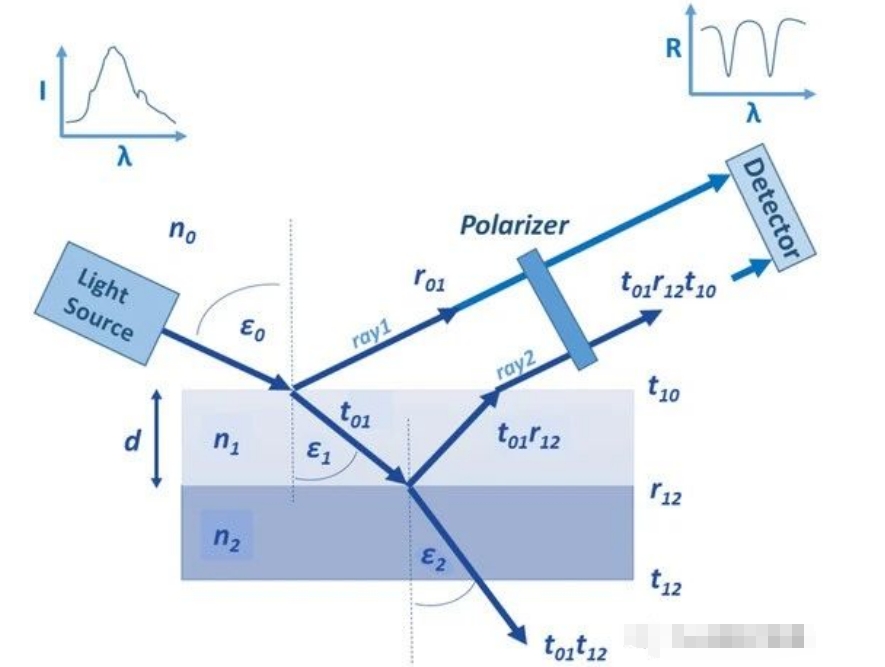

二、折射率的测量有助于推导出薄膜的厚度，因为薄膜厚度直接影响光的干涉模式，这些模式可通过测量光的反射和透射光谱来分析。
三、折射率的测量对于评估薄膜质量至关重要。理想情况下，特定薄膜材料在特定生产条件下应具有预期的折射率。若实际测量值与预期值存在显著差异，可能表明生产过程中存在问题。
四、薄膜折射率的均匀性也是评估其质量的重要指标，折射率测量的不均匀可能表明薄膜厚度或成分在不同位置的不均匀，这可能影响其在电子设备中的性能。
-
