揭秘光学球心自准反射像法：如何精准定位透镜中心？
你是否好奇，那些精密的光学仪器是如何确保透镜的中心位置精准无误的？今天，就让我们一起看看一种技术——球心自准反射像法，它如何帮助我们精确地定位透镜的中心。
定心原理:

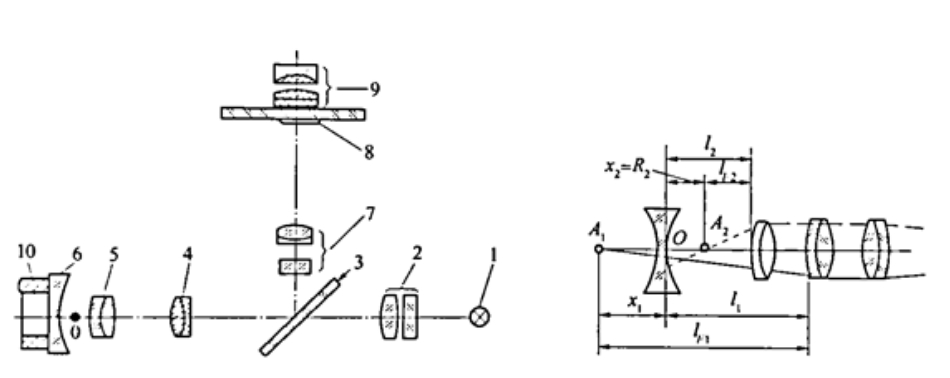

想象一下，从十字分划A发出的光线，经过一个垂直放大率为β的光学系统，它们会直接对准透镜的表面曲率中心。当这些光线被透镜的球心反射回来时，它们会在分划板上形成一个十字像A'。如果透镜的球心位置有所偏移，转动透镜时，十字像A'也会随之跳动。这种跳动的量，就是我们调整透镜位置的关键指标。
操作步骤详解
找准校正点：首先，我们需要确定透镜的校正点。对于非粘结面，校正点就是其曲率中心；对于粘结面，则需要通过近轴球面折射公式来计算。
选择合适的物镜：根据校正点到透镜非粘结面的距离，选择合适的物镜。确保物镜的物方焦点置于校正点上，且物镜与透镜非粘结面的距离不小于10mm，以便于操作。
调整定心仪位置：一旦确定了校正点到透镜非粘结面间的距离X2和物镜的物方顶焦距lF2，就可以确定物镜前表面到透镜非粘结面间的距离l2，从而固定定心仪的轴向位置。
观察与调整：将透镜粘结在接头上，观察透镜光学表面曲率中心。转动接头，观察球心像的跳动量。如果跳动量大，则需要移动透镜，直到球心像不动或跳动在允许范围内。
应用场景
球心自准反射像法特别适用于直径小、曲率半径小的透镜定心，其高精度的定心效果，让它在精密光学领域中扮演着不可或缺的角色。
通过这种技术，我们不仅能够确保透镜的中心位置精准，还能大大提高光定心仪的性能和可靠性。下次当你使用高精度的光学设备时，背后可能就有球心自准反射像法的功劳！
-
