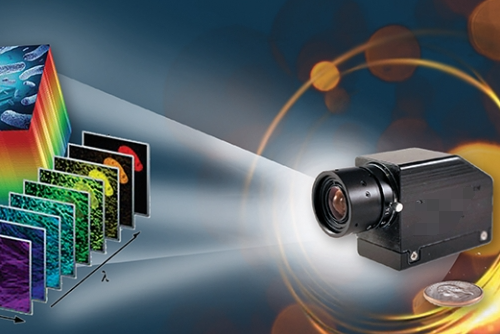

什么是快照式成像光谱仪？都有什么优缺点？
随着科技的迅猛进步，快照式成像光谱仪在各行业获得广泛的应用。本文将为您揭示其六大快照式成像光谱仪的优缺点以及使用场景。
首先，计算层析成像光谱仪采用计算机生成的全息图色散元件设计，无需推扫或其他运动部件即可直接获取观测场景的所有成像和光谱信息。然而，该技术面临的主要挑战在于难以实现高光谱分辨率和实时图像重建。
其次，编码孔径计算成像光谱仪利用编码孔径板替代传统色散成像光谱仪中的狭缝，通过编码板编码后的图像接收与色散成像，提高了观测效率和获取信息量，具有良好的应用前景。然而，要实现工程化应用，还需解决诸如高精度二维孔径编码板制造等关键问题。
第三，滤光片堆栈成像光谱仪采用一系列相互夹角的窄带滤光片堆栈组替代单一滤光片或多光谱相机，以提高时间分辨率。然而，该技术受限于光谱通道数量及对后端成像镜组的要求。
第四，光纤重组成像光谱仪通过光纤束实现前端物镜成像信息的接收与后端整形图像输出，实现了信息的一维排列与色散成像。
第五，微透镜阵列场积分成像光谱仪利用微透镜阵列对前置物镜所成的中继像进行细分，并通过中间孔径后由后端色散成像光谱系统接收并成像。该技术在天文领域率先应用，可实现二维目标的三维立方体数据采集。
最后，映射式成像光谱仪通过映射镜将图像切分为不同条状场景，并结合棱镜阵列和微透镜阵列实现色散成像，以获取一系列子图像。通过算法融合重建，可获得最终的高光谱图像立方体数据。
综上所述，这六大快照式成像光谱仪各具特点，为科研领域带来重大突破。我们期待着这些技术在未来发挥更大的作用。
-
