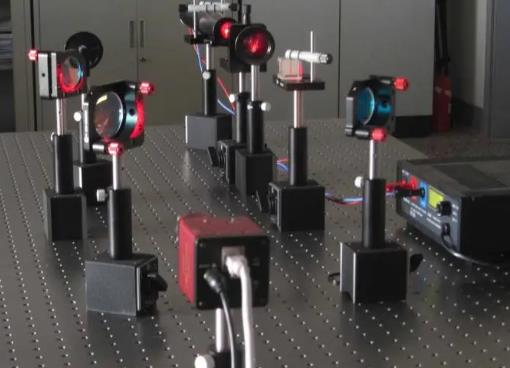

光学系统主要由以下组件组成
1.透镜:包括凸透镜(用于汇聚光线)、凹透镜(用于发散光线)以及各种复合透镜,如消色差透镜、复曲面透镜等,是改变光路和成像的关键部件。
2.反射镜:包括平面反射镜和曲面反射镜,如球面反射镜、非球面反射镜等,用于通过反射来改变或控制光路的方向。
3.棱镜:用于分光、偏转或旋转光束方向,也可用于倒置或正立图像。
4.光阑:用于限制光束直径,控制系统的分辨率和景深,如孔径光阑、视场光阑等。

5.分划板:用于精确对准和测量目的,通常包含十字准线或其他图案以帮助观察和校准。
6.滤光片:用于选择特定波长范围内的光,实现分色或减少杂散光的影响。
7.光源:在需要时提供照明,可以是连续光源、脉冲光源或调制光源。
8.探测器:在现代光学系统中,尤其是与相机、望远镜或显微镜等电子设备结合使用的光学系统中,包含光电探测器(例如CCD或CMOS传感器),用于将光信号转换为电信号。
9.控制系统:自适应光学系统还包括可变形镜及其驱动装置、波前传感器和高速反馈控制系统,可以实时调整光学元件参数以校正波前畸变。
10.机械结构:以上所有部件均安装在稳定的机械结构上,如镜筒、支架、底座等,保证光学部件的位置精度和稳定性。
光学系统的复杂程度取决于其应用领域,从简单的单透镜镜头到复杂的天文望远镜、激光系统或生物医学成像设备,其组成可能包括更多的附加组件和精密设计。
延伸阅读:
光学系统组件有其独特的特点和功能。以下是一些主要组件的特性概述:
一.透镜:
1.凸透镜:具有聚集光线的能力,可以将平行光或发散光聚焦到一点,它是成像、放大和投影的核心元件。
2.凹透镜:具有发散光线的能力,可以使通过透镜的光线相对分散,它用于矫正近视或设计某些类型的光学系统。
二.反射镜:
1.球面反射镜:根据曲率半径,入射光束可以被集中或漫反射。它常用于望远镜、激光系统和光学仪器中以改变光路的方向。
2.非球面反射镜:表面不是球面但具有更复杂的几何形状,可以减少像差,提高成像质量,特别是在大视场和宽带应用中。
三.棱镜:
1.分光棱镜:如普罗克西玛棱镜、格兰汤普森棱镜等,用于将白光分解成不同颜色的光谱。
2.偏转棱镜:通过全内反射或折射改变光路方向,而不影响光束的聚焦特性。
四.光阑:
1.孔径光阑:控制进入系统的光束直径,以限制系统分辨率并确定景深范围。
2.视场光阑:限制视场的大小,防止非观察区域的杂散光进入系统。
五.滤光片:
1.通过选择性地通过或阻挡特定波长的光,滤光片可以分离颜色、减少噪声或提高图像对比度。
六.探测器:
光电探测器(例如CCD或CMOS传感器)将光信号转换为电信号以进行图像捕获和分析。
七.自适应光学元件:
1.可变形镜:可根据波前传感器反馈的信息动态调整其表面形状,实时修正因大气湍流或其他因素造成的波前畸变。
2.波前传感器:如Shack-Hartmann传感器,用于测量光波通过光学系统后的波前误差。
八.机械结构及驱动装置:
1.提供稳定、精确的位置控制,确保光学元件之间的对准和调整精度。对于自适应光学系统,需要高速响应能力。
光学系统中各个部件发挥着不同的作用,协同工作以实现目标功能,如成像、照明、信息处理等。
-
