光学棱镜是什么?

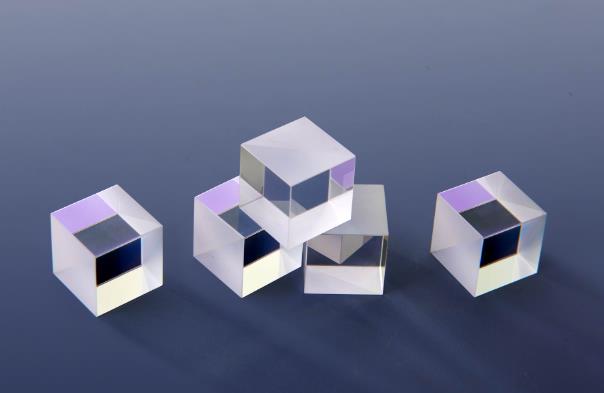

1.光学棱镜是在光学元件中以精确角度和平面切割的一块玻璃或其他透明材料,可用于分析和反射光。普通的三棱镜可以将白光分解成其组成颜色,称为光谱。构成白光的每种颜色或波长都会弯曲或折射。较短的波长(朝向光谱紫色端的波长)弯曲最多,而较长的波长(朝向光谱红色端的波长)弯曲最少。这种棱镜用于某些分光镜、分析光并确定发射或吸收光的材料的特性和结构的仪器。

2.光学棱镜折射光线以反射(反射棱镜)、分散(色散棱镜)或分裂(分束器)光线。棱镜通常由玻璃制成。
3.光学棱镜可以通过内反射来反转光线的方向,因此在双筒望远镜中发挥更大的作用。
4.光学棱镜可以制成多种不同的规格和形状。例如楔形棱镜、直角棱镜、波罗棱镜、菱形棱镜、二向色棱镜、反射镜等,应用于潜望镜、双筒望远镜、单筒望远镜等多种光学仪器中。
延伸阅读:
光学棱镜是一种常用于分光、偏振、反射、折射等应用的光学元件。光学棱镜的加工方法通常涉及切割、研磨、抛光等步骤。以下为一般光学棱镜加工方法:
1.材料选择:首先根据具体应用要求选择合适的光学材料,如玻璃、水晶、塑料等。
2.设计:在设计阶段,确定棱镜的形状、尺寸、角度等参数,以满足特定的光学要求。
3.切割:使用切割工具将大块光学材料切割成具有相似初步形状的小块,这就是所需棱镜形状的前身。
4.粗加工:用磨具粗加工棱柱的初步形状。这可能包括使用磨床或其他工具逐渐将棱镜的形状调整为设计所需的几何形状。
5.抛光:粗加工后进行抛光,以提高表面质量。抛光通常涉及使用研磨材料,例如研磨液或研磨盘,通过摩擦逐渐去除材料的表面不规则之处。
6.镀膜(可选):根据具体应用,可以在光学棱镜的表面添加镀膜以改善透射、反射或其他性能。
7.检查与校准:进行光学测量,确保棱镜的光学性能满足设计要求。根据需要进行校准,以保证实际应用中棱镜的精度。
请注意,光学棱镜的加工工艺可能会根据材料的不同而有所不同,而高精度光学元件的制造通常需要先进的加工设备和技术。对于高要求的光学棱镜,通常需要在专业的光学制造设施中完成。
-
