自准直仪的角度测量精度：从角秒说起

一、自准直仪：专门"量角度"的仪器

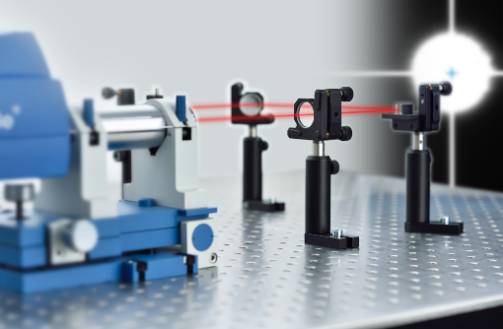

自准直仪（Autocollimator）是精密测量里测量微小角度的利器。它的原理很简单：发出一束平行光，照射到被测目标上的反射镜，再接收反射回来的光，测出反射光相对入射光的偏移——这个偏移就对应反射镜的角度变化。

自准直仪的"绝活"在于能测出极小的角度。导轨的直线度、平台的平行度、转台的角位置误差、棱镜的角度偏差……这些量级在角秒（″）甚至亚角秒的微小角度，正是自准直仪的用武之地。

一句话：自准直仪 = 平行光源 + 反射镜 + 测偏移。反射镜转一个微小角度，返回光束就偏两倍——这个"光学放大"让微小的角度变化变得可测。

二、角秒到底有多小

先建立对"角秒"的直观感受：

自准直仪要测量的，正是这样小到肉眼完全无法分辨的角度。而它的精度，很大程度上取决于一个设计参数——物镜焦距。

三、光学杠杆：焦距决定了灵敏度

自准直仪测角的物理基础是"光学杠杆"效应：反射镜偏转 α，返回光束偏转 2α；这个偏转经焦距为 f 的物镜聚焦后，在焦面上产生一个横向位移 Δ。

Δ = f · tan(2α) ≈ 2 f αΔ 为焦面上像的横向位移，f 为物镜焦距，α 为反射镜转角。焦距 f 越大，同样的角度产生的位移 Δ 越大，仪器的角度灵敏度（分辨率）越高。

这就是自准直仪的核心设计逻辑：焦距越长，角度灵敏度越高。所以高精度自准直仪往往采用长焦距物镜，配合高分辨率的探测器（CCD/CMOS），把焦面上极小的位移"读"出来，从而分辨出角秒级甚至亚角秒级的角度。

例如，f = 500mm 的自准直仪，1 角秒的角度对应焦面位移约 2 × 500mm × (1/206265) ≈ 4.8μm——这个位移量已经可以被高精度探测器清晰分辨。

四、精度指标的区分：别混为一谈

看自准直仪的精度，要分清几个容易混淆的指标：

很多人只看"分辨率"就下结论，其实重复性和准确度对实际测量更关键——一台仪器分辨率标得很高，但如果重复性差、或未经标定存在系统偏差，测出来的角度仍然不可信。

五、影响角度精度的因素

• 物镜焦距与像质：焦距决定灵敏度，像质决定焦斑质量，直接影响分辨率。

• 探测器分辨率与算法：焦斑质心定位算法（亚像素质心）能在物理分辨率基础上再提升。

• 机械与温度稳定性：结构热漂移、机械形变会引入角度漂移，破坏重复性。

• 标定与溯源：是否用标准角度（如正弦规、标准楔角）标定，决定准确度。

• 环境振动：振动会让反射镜抖动，直接劣化角秒级测量。

因此，高精度角度测量不仅是"选一台高分辨率自准直仪"，更是一套稳定结构 + 亚像素算法 + 标定溯源 + 环境控制的组合。

角秒级的角度，肉眼看不见，但对导轨、转台、棱镜、平台这些精密件的质量却至关重要。自准直仪靠"光学杠杆"把这个微小角度放大、测准。选型和使用时，别只盯着分辨率——重复性、准确度、标定溯源，才是让角秒数据真正可信的关键。
