波前怎么测、用什么测？TRIOPTICS WaveMaster 全系梳理

本文梳理德国 TRIOPTICS 把这一原理工程化的产品线——WaveMaster® 波前测量仪系列与 WaveSensor® 波前传感器，看它们如何把光源、样品台、准直/扩束系统、波前传感器与分析软件集成一体，覆盖从研发到量产、从透射波前到反射面形的检测需求。

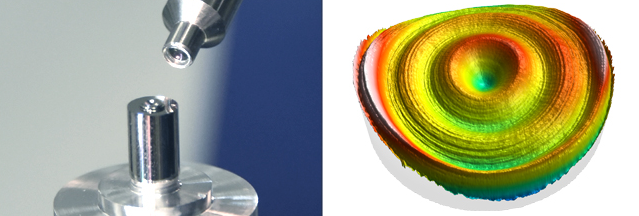

图1：波前测量仪

01 产品视角：它把"一套测量装置"做成了整机

夏克-哈特曼原理本身只需要微透镜阵列加相机，但要形成可靠的测量能力，还需要稳定光源、可切换的准直/扩束（缩束）系统、样品台与分析软件。WaveMaster 系列把这些部件集成在一台设备中，可方便地构建有限共轭或无限共轭测量模式，并运用泽尼克多项式实时分析波前，直接给出离焦、像散、彗差、球差等各阶像差。

02 全系统一的核心指标

WaveMaster 各型号在波前测量上共享一组高规格指标，这也是横向对比不同型号的基准：

• 微透镜阵列：138×138 子孔径，空间分辨率高；

• 波前测量精度：优于 λ/20（RMS）；

• 测量重复性：优于 λ/200（RMS）；

• 动态范围：2000 λ；

• 测量频率：12 Hz，可实时观察波前；

• 光源：标配 532 nm，部分型号可扩展至更宽波长。

03 两种测量模式：透射测波前，反射测面形

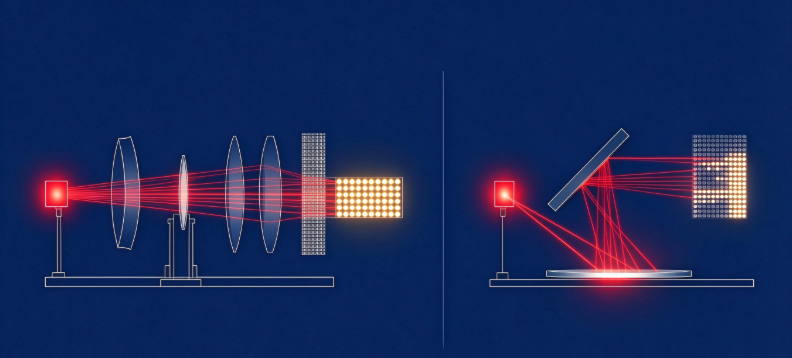

图2：左为透射式波前测量光路，右为反射式面形测量光路（示意图）

• 透射式：光穿过被测镜片/镜头，测量其光学波前（透射波像差），评价镜片对光的会聚/成像质量；

• 反射式：光从镜片表面折返，测量其表面面形。反射模块面形测量精度可达 优于 0.050 µm（RMS）、重复性优于 0.005 µm，面形动态范围超过 200 µm，可测最大非球面度约 7°。

04 五款产品分别定位什么

① WaveSensor® 150：独立波前传感器，灵活搭建。它是一个独立的波前传感器模块（138×138 阵列，孔径 15 mm×15 mm，工作波长 405–1100 nm、可扩展至 350 nm），配专门的操作与分析软件，可嵌入自建装置或检测系统。倾斜测量灵敏度优于 1 μrad，绝对精度优于 λ/20、重复性优于 λ/200。适合激光光束质量及其动态变化诊断、系统像差检测、介质扰动测量、大口径反射镜面形检测，以及自适应光学系统的波前探测。

② WaveMaster® Compact：桌面紧凑型，研发与生产通用。紧凑型系列快速完成球面/非球面镜片的检测，分三种配置：Compact（透射式，测光学波前）、Compact Reflex（反射式，测表面面形）、Compact Universal（透射+反射，集成两者全部功能）。样品口径覆盖约 0.5–14 mm（透射）、0.5–18 mm（反射），透射光源可在 365–1064 nm 范围扩展。

③ WaveMaster® Field：全视场型，专攻大视场镜头。面向大视场镜头研发。仅测轴上波前往往不够，WaveMaster Field 可在约 ±60° 全视场范围内对样品全面测量（样品视场角可达 ±70°、被测像高 ±20 mm），并对入射角与波长灵活调整以模拟不同照明条件。离轴测量对透镜定心更灵敏，可更精确地优化透镜对所需波前的定位。

④ WaveMaster® PRO 2 / PRO 2 Wafer：量产型，自动判定。为波前质量大批量检测而设计，可自行设置合格标准并自动判定 OK/NG。单颗测量时间短于 3 秒；PRO 2 采用托盘式自动定位，多孔位托盘最多可放 100 个孔位、每托盘最多 148 颗镜片，换盘约 10 秒；PRO 2 Wafer 面向晶圆级镜头（4″/6″/8″ 晶圆托盘），可自动判定晶圆方向，晶圆托盘更换（含校准）短于 2 分钟，新品设置短于 5 分钟。

⑤ WaveMaster® IOL：人工晶状体专用。通过测量波前检测人工晶状体（IOL），球面、非球面、环曲面、单焦、多焦 IOL 均可测量；可测屈光度、EFL、MTF、PSF、柱镜度及低阶/高阶像差（泽尼克分析），单颗测量约 5 秒。可附加基于 ISO 11979 标准的模拟眼模拟人眼状态，配合模拟角膜时屈光度测量范围基本不受限，研发与量产检测均适用，另有 IOL PRO Tray 托盘配置。

05 怎么选：按场景看关键维度

不同型号本质上是按使用环节、测量对象与样品形态区分，可从以下维度客观对照：

• 研发还是量产：研发看 Field（全视场）/ Compact（灵活），量产看 PRO 2 / PRO 2 Wafer / IOL；需要嵌入自研装置选 WaveSensor 模块；

• 透射还是反射：评价光学波前选透射，检测表面面形选反射，两者都要选 Universal；

• 样品形态：单片小镜片、大视场镜头、晶圆级镜头或人工晶状体，对应不同载台与托盘；

• 样品口径/焦距/视场：各型号对样品口径、焦距范围、视场角有明确适配区间，并可通过望远镜放大率选配。

提示：以上指标整理自欧光科技官网产品页公开信息，具体型号、配置、波长与样品适配范围可能随产品升级调整，选型时请以厂家最新规格及实测为准，欢迎结合具体样品进行方案确认。

从一个独立的波前传感器模块，到覆盖研发、量产、晶圆级与人工晶状体的整机家族，TRIOPTICS WaveMaster 系列把夏克-哈特曼"子光斑偏移"的原理做成了可在实验室与产线直接使用的检测能力——大动态范围、实时、对环境相对鲁棒。结合上一篇的原理理解，工程师可以更清楚地判断：在什么检测环节、对什么样品、用透射还是反射模式，匹配哪一类设备。

资料来源：

欧光科技官网产品中心"波前测量仪"分类及各产品页（WaveMaster® Field、WaveMaster® Compact/Reflex/Universal、WaveMaster® PRO 2/PRO 2 Wafer、WaveMaster® IOL、WaveSensor® 150），产品制造方为德国 TRIOPTICS GmbH；相关标准引用 ISO 11979。
