偏心仪的两条技术路线：透射式与反射式中心偏差测量

一、中心偏差测量：先搞清"偏"在哪里

中心偏差（偏心）是镜片的光轴与几何轴不一致造成的误差。一片镜片，哪怕面形完美，如果它的光轴偏离了镜筒的机械轴，装进系统里就会造成像质劣化、成像偏移。

偏心仪（中心偏差测量仪）的任务，就是精确测出镜片光轴相对机械基准轴的偏差量。而要测光轴，核心是找到镜片两个表面的曲率中心——因为光轴就是两个曲率中心的连线。用什么方法找曲率中心，就分出了偏心仪的两大技术路线：反射式和透射式。

二、反射式测量：让表面"自己定位"

反射式测量的原理是利用镜片表面的反射像。当一束测量光照射到镜片的曲面上时，曲面会像一面"小凹面镜"一样把光反射回来，反射光会汇聚在曲率中心附近。通过观察这个反射像的位置，就能确定曲率中心的位置。

对单片镜片，两个表面各形成一个反射像，分别对应两个曲率中心。测量两个曲率中心相对基准轴的位置，就得到了镜片的面倾角和偏心量。

偏心量 = 两曲率中心相对基准轴的横向偏移光轴由两个曲率中心连线定义，因此中心偏差的本质就是"两个曲率中心是否偏离了机械基准轴"。

反射式的优势在于测量直观、精度高、对单片镜片尤其高效，是精密定心装调中最常用的方法。

三、透射式测量：让光"穿过"镜片

透射式测量则利用光穿过镜片后的折射光路。测量光通过镜片后，其出射光的方向和位置会受到镜片偏心的影响——镜片偏心时，透射光路会整体发生偏转。通过测量透射光路相对基准的变化，反推出镜片的偏心量。

透射式的价值在于：它能测量装配完成后的整体偏心——对于已经装进镜筒的多片镜组，透射式可以测出"整组镜片叠加后的综合偏心"，这是反射式（只能看单个表面）难以直接给出的。

关键区分：反射式测的是"单个表面的曲率中心偏在哪"，透射式测的是"光穿过整组镜片后偏了多少"。一个聚焦单片，一个聚焦整体。

四、两种方法对比

两种方法各有所长，现代高端偏心仪往往同时具备反射式和透射式能力——既能在装调阶段逐片定位曲率中心，又能在装配完成后测整体偏心，形成完整的中心偏差测量闭环。

五、怎么选：看测量对象和阶段

• 测单片镜片、做精密装调 → 反射式为主，逐片定位曲率中心，精度高。

• 测装配完成的镜组、做整体验收 → 透射式为主，看整体偏心是否超差。

• 既要装调又要验收 → 选择双光路（反射+透射）一体的偏心仪，一套设备覆盖全流程。

六、OptiCentric 的双光路能力

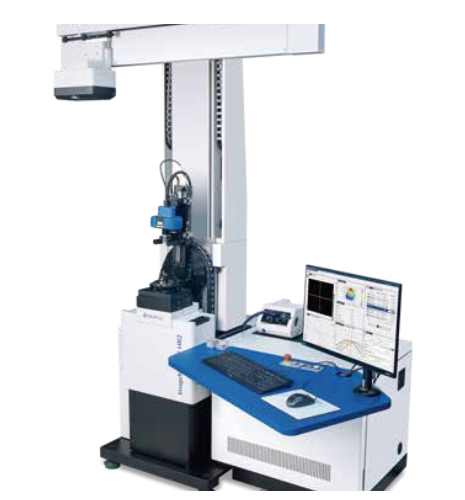

OptiCentric 系列中心偏差测量仪的核心优势，正在于反射式与透射式双光路一体化：

• 反射式定心：逐片镜片定位曲率中心，支撑精密装调。

• 透射式测量：测量装配后镜组的整体偏心，支撑验收。

• MultiLens 多镜组分析：分层记录每片镜片的偏心与空气间隔，输出整组累积定心误差。

对手机镜头、车载镜头、投影镜头等多片镜组，OptiCentric 提供的是"单片到整组、装调到验收"的完整中心偏差测量能力。

中心偏差测量的本质，是"找到镜片光轴、测出它偏了多少"。反射式和透射式两条技术路线，一个聚焦单片表面的曲率中心、一个聚焦整组透射光路，各有专长。理解了它们的差异，就能根据测量对象和阶段，选对方法、选对设备。

欧光科技提供 OptiCentric 系列中心偏差测量仪，覆盖反射式与透射式双光路能力，帮助用户建立从单片装调到整组验收的完整中心偏差测量体系。欢迎联系获取针对具体产品的测量方案。
