AR 波导量产，检测别拖后腿——ImageMaster® PRO AR Reflection 的"一次曝光"逻辑，0.5 秒测完 70°×52.5° 视场

AR 光波导这两年走到一个拐点：卡点从"能不能做"转向"能不能稳定交付"。2026 年第一季度，全球 AR 眼镜出货量同比 +136%，光波导方案在 AR 眼镜中的占比从上年同期的 18% 拉高到 42%（Counterpoint）。需求侧起来了，制造侧却露出一个被反复忽视的环节——检测。

一、百万片产能 vs 秒级节拍：检测成了新卡点

把两组数据摆在一起看，矛盾就很清楚。供给端，2026 年国内衍射光波导的有效产能约 600–800 万片/年；需求端，算上头部 AR 品牌与 AI+AR 眼镜的远期订单，潜在需求已超过 1000 万片/年，缺口在数百万片级。一条年产百万片的产线，按 7×24 拉满计算，平均每秒就要出片 0.04 片——这意味着检测设备必须把单片节拍压到秒级以内，否则检测就是整条产线的咽喉。

另一条信号来自产业上游：镜片巨头与半导体装备巨头联合成立 AR 光学实验室，头部厂商的 12 英寸晶圆级纳米压印+刻蚀路线成为主流。AR 波导制造正快速向半导体晶圆制造范式靠拢——检测设备能否直接挂到晶圆产线、能否做晶圆级上下料，已经从"加分项"变成"入场券"。

二、波导检测，为什么不能照搬镜头 MTF

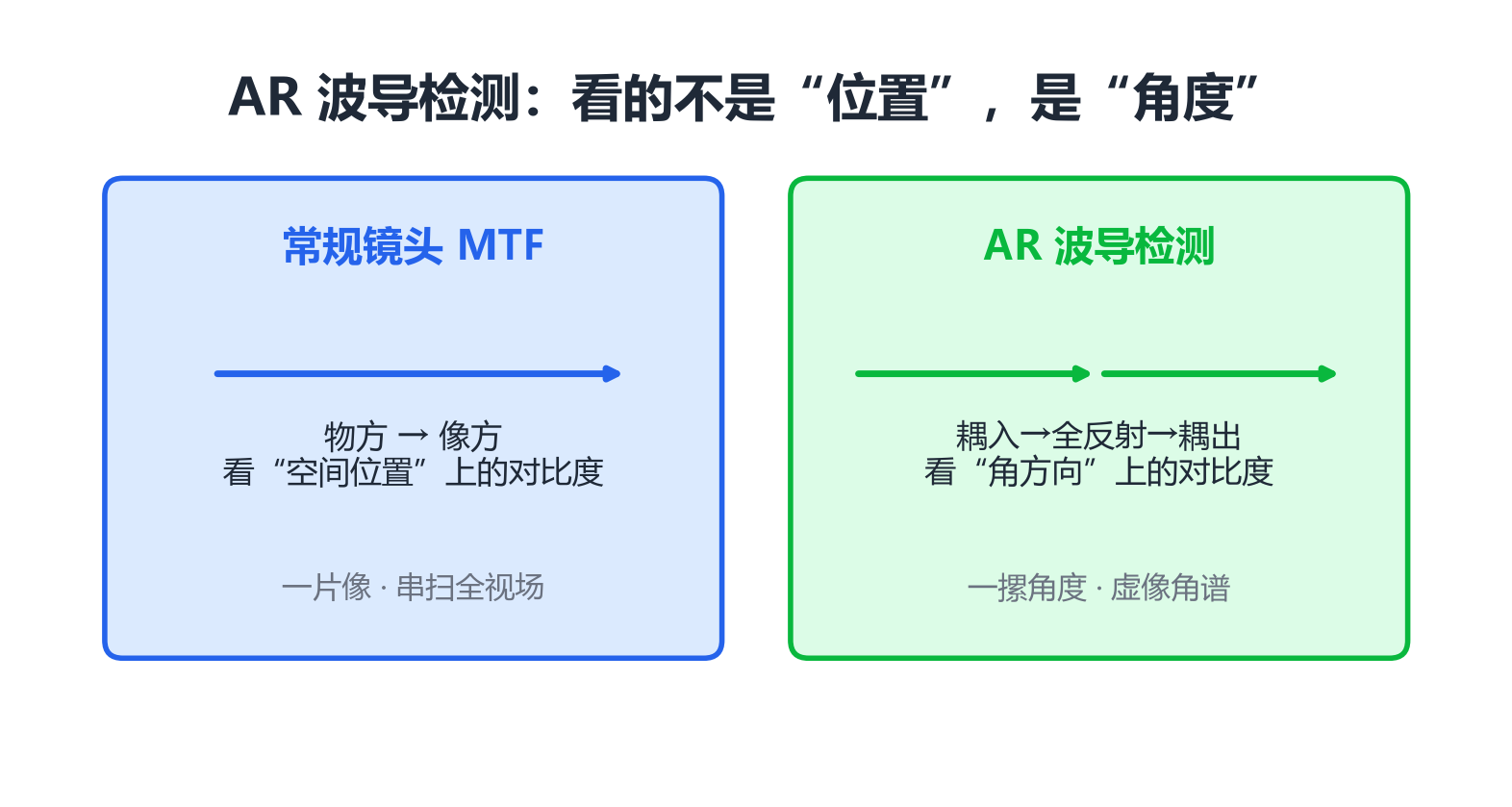

常规镜头 MTF 测的是"一片像"：光从物方进来、像方出去，用准直仪加一块靶面，扫全视场多个视场点即可。AR 波导不是这么工作的——光机射出的光经耦入光栅、全反射传输、再经耦出光栅投到人眼，工程师实际看到的是虚像，光从波导出来时已经分散到一组角度范围内。检测逻辑因此被"反"了过来：

一句话概括：常规 MTF 是"看一片像"，AR 波导检测是"看一摞角度"。传统方案在这一摞角度面前只能逐张翻页，节拍上不去——这正是量产线的死穴。

三、Conoscope：一次曝光，全视场角谱落底

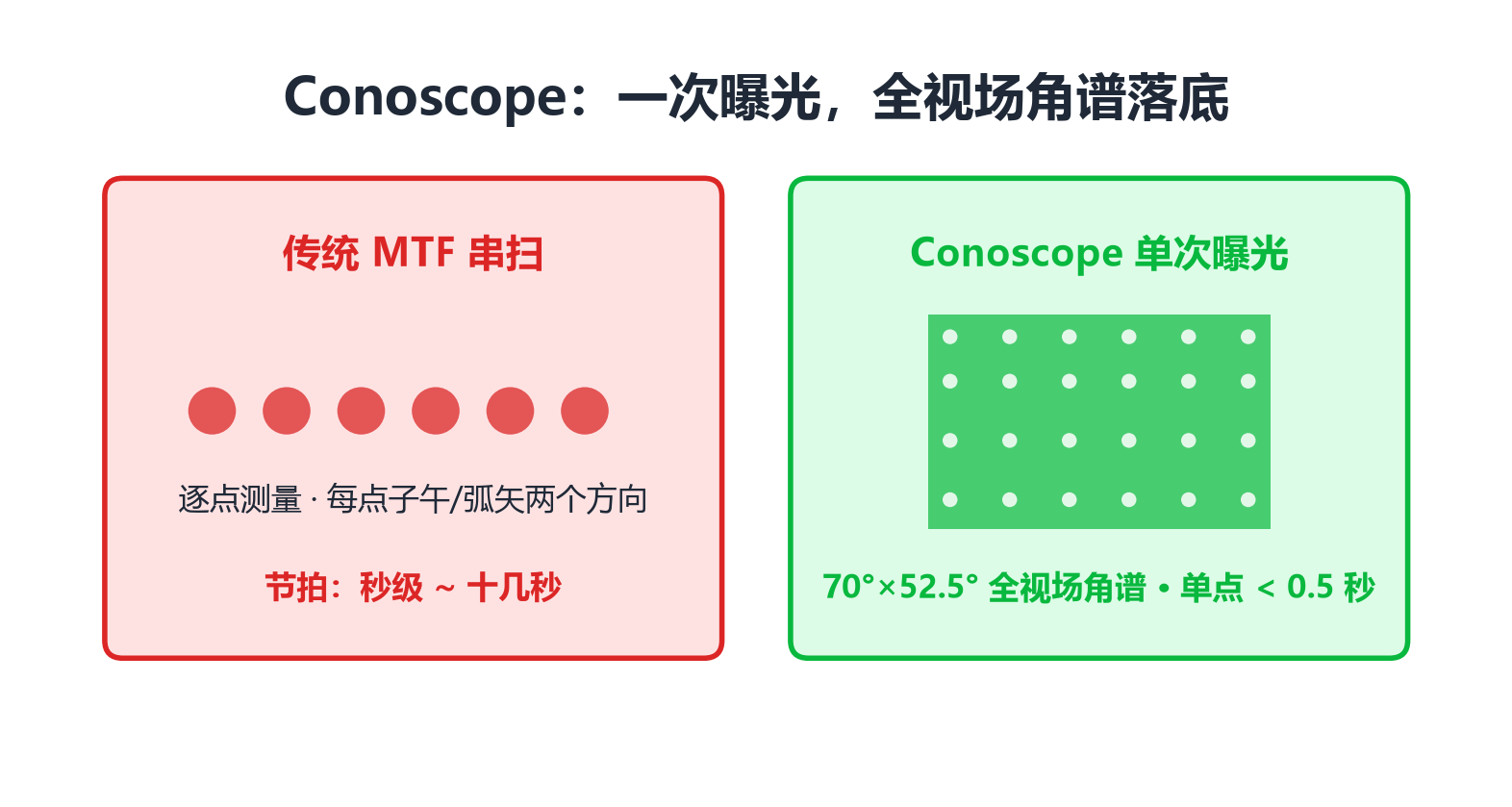

ImageMaster® PRO AR Reflection 的核心，是一个老光学件的新用法——Conoscope（锥光镜）：用一块特殊透镜把入射角映射到出射面的位置。于是整个 70°×52.5° 视场里所有角度方向的对比度信息，可以一次性映射到一块 2D 探测器上——一次曝光，全视场角谱落底，不需要逐视场点串扫。

这套光学带来的直接结果是节拍：单点测量时间可低至 < 0.5 秒（取决于样品与开启的测量参数数量）。配合机械手上下料，单片波导从进站到出站——含 MTF、EFL、VID、畸变、均匀性、CRA 等十余项参数——只需几秒。放回前面的产线账：百万片产线每秒 0.04 片的节拍，这台设备留出了 100 倍以上的工艺余量。

精度上同样不含糊：系统在全视场内保持衍射极限操作，测量频率可达 30 lp/°（轴上与离轴更高），保证 AR 衍射光波导本身的高频细节不被设备噪声盖掉。

四、规格一览

五、研发 / 中试 / 量产：三档怎么选

AR/VR 检测不是"一台机器干三种活"，而是按场景分三档。把这一盘棋摆出来，选型结论自然清晰：

选型三句：研发为主、要测杂散光/色度/亮度 → Lab AR Flex；已有产线、透射波导、要高节拍 → PRO AR；大批量、反射波导、单次要大 FOV → PRO AR Reflection。三档不是替代关系，头部厂商通常三档都配。

六、晶圆级检测：检测跟着工艺走

PRO AR Reflection 的另一处关键能力是晶圆兼容：8+ 自由度运动台覆盖 eyebox、视场扫描与调焦，配合机器人上下料，兼容 8/12 英寸晶圆载体。这意味着检测可以直接挂到 FAB 端，晶圆做完纳米压印+刻蚀即可"晶圆上测"，不必先切成单片再单独上料——这是它能进百万片级产线的物理前提。

从半导体视角看，AR 波导的三条工艺路径（DUV 光刻+刻蚀、12 寸晶圆纳米压印+刻蚀、体全息 VHG）在检测端的入料形态已经统一——都是晶圆。检测设备必须跟着晶圆产线走，而不是让产线迁就检测设备。对检测设备的"半导体兼容性"要求，只会越来越高。

七、五个问题，判断该上哪一级

工程师做选型决策时，把下面五件事问清楚，结论基本就出来了：

回到开头的那张数字表：需求 1000 万片+，产能 600–800 万片，工艺侧 DUV 光刻与纳米压印并行，检测侧 0.5 秒/单点、单次 70°×52.5° FOV。四件事对齐之后，剩下的问题就从"能不能造出来"变成"能不能造得稳定"。对正在扩产或刚拿到产线定点项目的工程师，有一件事可以提前问：检测设备能不能直接挂到 FAB 端、能不能晶圆级 robot 上下料、能不能 0.5 秒内出全参数报告——这三件问完，答案就有了。

本文数据来源：TRIOPTICS 官方产品资料与新闻稿（2025-01-27 发布）、Counterpoint / 洛图科技 2026 Q1 数据、行业公开产能信息。设备规格以官方最新资料为准。
