晶圆级光学元件检测:当光学测量遇上半导体工艺
在传统光学车间待久了,你对检测的认知大概是这样的:一枚镜片放在定心仪上,调好、读数、下一个。但如果把这枚镜片缩小到头发丝直径的十分之一,在8英寸晶圆上同时做5000个——检测就完全变了味。晶圆级光学元件(Wafer-Level Optics, WLO)已经在智能手机、3D传感、车载摄像和AR/VR里大规模商用。这篇从检测工程师的视角,拆解WLO的三大核心挑战和五条技术路线。
一、WLO为什么"不按套路出牌"
传统光学检测的对象是"一个元件",而WLO的检测对象是"一片晶圆上所有元件的群体行为"。这个转换带来了四个根本性的变化:
尺度降维。典型的晶圆级微透镜,矢高只有1–10μm,间距85–500μm。传统轮廓仪换个测头还能应付,但精度要求也等比缩放了——0.1μm的矢高偏差在10mm量级的大透镜上几乎不影响性能,在2μm矢高的微透镜上就是5%的焦距误差。
数量爆炸。一片200mm晶圆上可以有数千至数万个微透镜。逐个检测在工程上不现实,必须走抽检+统计推断路线。
材料变了。WLO用的是UV固化聚合物,折射率随固化条件漂移,热膨胀系数比玻璃大一个数量级。中科院长春光机所2013年在《光学精密工程》上报告的数据:采用Hartmann-Shack波前法测量微透镜阵列焦距,精度约3%。这个数字在传统光学里不算高,但对聚合物微透镜阵列来说,已经接近材料本身折射率不确定性的天花板了(DOI: 10.3788/OPE.20132105.1122)。
多了"堆叠"这个工序。WLO成品不是一个透镜,而是多层晶圆对准键合后的镜头模组。层间对准偏差直接影响MTF——检测对象从2D变成了3D。
二、WLO是怎么造出来的
讲检测之前有必要了解工艺——因为"测什么"取决于"怎么做"。EV集团(EVG)是目前WLO制造设备的龙头,典型流程分四步:

Step 1 — 母版制备。用单点金刚石车削做高精度"原型透镜",通过步进-重复式纳米压印(Step-and-Repeat),在整片晶圆上批量复制出母版。这步的核心精度指标是透镜位置精度和形状重复性——母版上差1μm,量产就要差上万个。
Step 2 — UV-NIL紫外纳米压印成型。母版压在涂有液态UV聚合物的玻璃晶圆上,紫外固化后脱模,得到"透镜晶圆"。这步决定每个微透镜的面形精度。
Step 3 — 晶圆堆叠键合。多片透镜晶圆和间隔晶圆对齐堆叠,UV固化键合。透镜-透镜的对准精度、总厚度变化(TTV)和键合面倾斜是三个核心指标。
Step 4 — 划片。堆叠晶圆切成单个模组(通常5mm×5mm以内),封装到CMOS传感器上。
三、挑战一:微透镜单体的"纳米级体检"
单个微透镜的检测参数——面形、矢高、粗糙度——和传统透镜没有本质区别,只是精度要求到了纳米量级。
在《Scientific Reports》2025年的论文中(DOI: 10.1038/s41598-025-20460-5),研究团队用3D扩散光刻+金属掩模制造了间距85μm、矢高1μm的微透镜阵列。实测矢高平均偏差+0.078μm(设计值1μm),间距偏差+1.02μm(设计值85μm),矢高标准差比传统扩散光刻法低了6倍。光学质量用Strehl比率评价——中位数0.975,远高于0.8的"优良"线。
他们用的是激光显微镜(Keyence VK-X1000)逐点扫描获取3D形貌。但在量产线上,更实用的方案是:
白光干涉仪(WLI):轴向分辨率亚纳米级(<1nm),适合超光滑表面的PV和RMS测量。缺点是单次视场小(通常<1mm),覆盖整片晶圆需要拼接。2025年MDPI《Applied Sciences》的一篇论文(DOI: 10.3390/app15031019)展示了一套波前相位测量晶圆拼接系统:400nm LED部分相干光源,子孔径拼接+Sigmoid加权融合,横向分辨率从65μm提升到7.56μm(约8.6倍),轴向分辨率<1nm,300mm晶圆测量约60分钟。
共聚焦显微镜:比WLI快,轴向分辨率~10nm量级,适合粗糙度和台阶高度。但对亚微米矢高的微透镜,精度余量偏紧。
四、挑战二:晶圆级均匀性——"一致性"才是硬通货
在WLO里,单个透镜的极致精度不如阵列的一致性重要。原因是:CMOS上每个像素对应一个微透镜,如果阵列里部分微透镜焦距偏长、部分偏短,成像就会出现局部模糊——这种"斑块状"的MTF劣化比全局MTF下降更难处理。
检测阵列均匀性的三个核心参数:
焦距一致性。朱咸昌等人2013年在《光学精密工程》上提出的Hartmann-Shack法可以实现"一次测量、多个子单元同时标定",精度约3%。核心逻辑:平面波前→MLA聚焦→标准球面波前→MLA再聚焦→通过两次焦面光斑偏移量反算每个子透镜焦距。相比逐个对焦的传统方法,效率提升了等于阵列单元数的倍数。
矢高一致性。WLI或共聚焦测量晶圆上多个采样位置的微透镜3D形貌,统计矢高均值和标准差。一般要求矢高标准差<设计矢高的2%——对1μm矢高的微透镜,就是<20nm。
面形一致性。干涉法或Shack-Hartmann获取子孔径波前,提取Zernike系数(主要是离焦和球差项),统计晶圆级分布。均匀性好的晶圆,Z4(离焦)的标准差应在λ/10以内。
Nature那篇论文的数据是个好标杆:Strehl中位数0.975,箱体宽度(Q1–Q3)仅0.970–0.980——说明不仅做得好,而且做得"齐"。这种一致性背后是工艺控制能力,而检测精度是工艺反馈的前提。
五、挑战三:晶圆堆叠对准——"针尖对麦芒"
多片透镜晶圆的堆叠键合是WLO制造中最精密的一步。EVG在其WLO白皮书中将"透镜到透镜的对准精度、总厚度变化和键合面倾斜"列为三大关键参数。
为什么对准这么重要?考虑一个简单的双透镜系统:如果第二片晶圆上的微透镜相对于第一片偏移了2μm,对于间距85μm、焦距2.1mm的微透镜阵列来说,就相当于光轴相对像素中心偏了2μm。在2.5μm像素尺寸的传感器上,这几乎就是一个像素的偏差——光线大部分打到了相邻像素上。
典型的WLO对准精度要求:透镜到透镜对准偏差<1μm,倾斜<0.1°。
检测手段通常是组合拳:红外透射对准检测(利用硅/玻璃在红外波段的透过性观察对准标记,精度亚微米级)做预对准验证,WLI或共聚焦做层厚和TTV测量。堆叠后是一次性键合的、没法返工——所以堆叠前的"预对准验证"比堆叠后的"成品检测"更有工程价值。

六、检测工具箱:五条路线怎么选

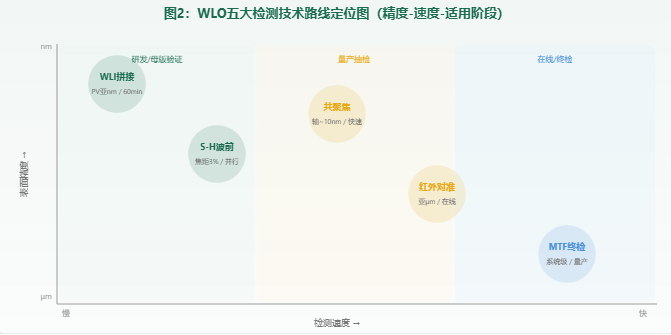

将WLO各阶段检测需求汇总,归纳为五条主要技术路线:
|
方法 |
擅长 |
不擅长 |
适用阶段 |
精度标杆 |
|---|---|---|---|---|
|
WLI |
超光滑面形PV/RMS |
单次视场小(<1mm) |
母版验证 |
轴向<1nm |
|
共聚焦 |
快速3D形貌 |
亚纳米超光滑面 |
量产矢高抽检 |
轴向~10nm |
|
S-H波前 |
焦距标定 |
表面形貌细节 |
MLA焦距一致性 |
焦距~3% |
|
拼接干涉 |
大视场+高横向分辨率 |
速度慢(60min/300mm) |
研发阶段 |
横向7.6μm+轴<1nm |
|
MTF |
系统级成像性能 |
无法定位失效原因 |
划片后终检 |
系统级评价 |
工程选型速查:
|
阶段 |
推荐方案 |
理由 |
|---|---|---|
|
母版验收 |
WLI拼接 + S-H波前 |
母版只有一片,花时间做全检值得 |
|
压印后量产抽检 |
共聚焦(矢高)+ S-H(焦距均匀性) |
速度优先,统计推断 |
|
堆叠前预对准 |
红外透射对准 + WLI层厚 |
预防大于补救 |
|
划片后终检 |
在线MTF测试 |
系统级评价,不可绕过 |
七、工程实操中容易翻车的几个坑
坑一:用传统透镜的标准套微透镜。1μm矢高、85μm直径的微透镜,0.02μm矢高偏差对应2%的焦距误差。用大透镜允许的PV=λ/4(约0.16μm@633nm)标准看,面形是合格的,但焦距可能已经偏了8%——标准不匹配。
坑二:把抽检当全检。晶圆上透镜数量巨大,必须抽检。但抽检策略要讲统计——随机抽样+晶圆边缘必须覆盖(边缘工艺偏差通常最大)+每批次至少覆盖晶圆上5个径向位置。
坑三:忽略UV聚合物的时间漂移。聚合物在UV固化后24–48小时内会继续收缩,折射率和面形都会稳定一段时间。压印后马上检测,数据和两天后的数据可能差一个量级。工艺窗口要包含"稳定等待时间"。
坑四:MTF测得好但装机后崩了。划片后的单个模组MTF OK,但贴到CMOS上就不行——问题通常出在模组到传感器的对准上。这已经超出了WLO检测的范畴,属于模组级主动对位(AA)问题,但这个"断层"很容易被忽略。
八、结语
晶圆级光学的检测,本质上是在半导体工艺精度(nm级)和光学系统性能(MTF/波前)之间架一座桥。桥的两端讲着完全不同的语言——一端说"edge placement error"和"overlay",另一端说"MTF"和"Strehl"。能同时听懂两端的检测工程师,才是WLO时代的稀缺人才。
回到开篇那个场景——一片8英寸晶圆上5000个微透镜,你不可能一个一个测。但你可以设计一套组合拳:白光干涉看单体面形→Shack-Hartmann统览均匀性→红外对准验层间→MTF做终裁。缺了哪一环,都可能让一片"面形100分"的晶圆,最终变成"成像不及格"的镜头。
师傅说过一句话:"做光学检测,学会换个尺度看问题,比学会换设备更难。"晶圆级光学,就是这句话最好的注脚。
参考来源:
· 朱咸昌等,《基于Hartmann-Shack波前检测原理的微透镜阵列焦距测量》,光学精密工程,2013,DOI: 10.3788/OPE.20132105.1122
· Nature Scientific Reports, 2025, DOI: 10.1038/s41598-025-20460-5
· MDPI Applied Sciences, 2025, DOI: 10.3390/app15031019
· EV Group, Wafer-Level Optics Technology, www.evgroup.com
-
