短相干干涉镜面定位仪寻峰方法及测量技术应用

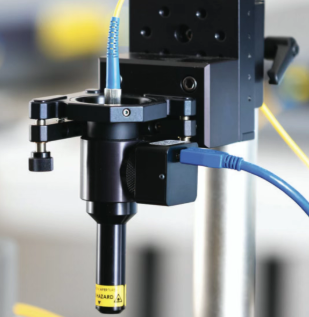

基于短相干干涉原理的镜面定位仪,是光学透镜、光学组件精密检测领域的专用设备,主要实现光学元件中心厚度、镜片间空气间隔的非接触式高精度测量。设备采用1310nm红外探测光源搭配可见光红光指示光源,依靠被测光学系统各界面反射光形成干涉信号波峰,通过解析干涉峰位置信息,精准获取各镜片厚度、空气间隙、材料折射率及测量偏差等多项参数,测量过程无物理接触、无元件损伤,广泛应用于光学镜头装配、镜片尺寸检测、光学系统参数标定等工序。
在实际现场测量作业中,干涉信号峰的精准定位是保障测量数据准确有效的核心前提。结合设备实操场景与各类被测组件特点,现将常用且成熟的六种干涉信号峰定位方法进行系统梳理,方便检测人员规范操作、快速找准测量基准。

一、小孔定位法
采用带有开孔的遮光蜡纸作为辅助定位器件,使设备红光指示光从开孔位置穿过。操作人员调整测量探头空间位置,直至被测组件反射回的指示光点精准回归至小孔中心位置,此时光路对准完成,设备可稳定捕捉干涉信号峰。该方法操作简便、定位稳定性强,适用于常规单透镜、简易镜片组件测量。
二、直视观测法
操作人员从设备侧方以目视方式观察被测元件反射形成的指示光点,当视野内光点呈连续串状排布时,即代表光路位置满足干涉测量条件。操作过程需严格遵守光学光源用眼安全规范,规避强光直射眼部造成视觉损伤,适用于结构简单、空间开阔的样品快速粗定位。
三、辅助相机定位法
针对OSf系列设备,可借助外置辅助相机标定红光透射光的基准位置,待待测镜头装配完成后,微调设备位置使反射光点回归预设基准点位,完成光路校准。LensThick系列测厚仪自带集成观测相机,可直接实时观测反射红光位置,直观完成光路对位,信号峰捕捉效率更高,适配多镜片组合镜头样品检测。
四、透射偏心校准法
该方法主要适配OC3D多功能一体化设备。利用偏心仪接收经被测镜头透射后的红光光斑影像,缓慢旋转待测镜头,若透射影像无偏移跳动现象,则说明光路同轴度达标,可正常采集干涉信号。此方法可同步兼顾偏心检测与厚度测量,适用于高精度镜头组件综合检测。
五、基准光轴对位法
同样应用于OC3D一体化设备。测量前优先将被测镜头的最佳光轴与设备自带气浮转台旋转中心轴完成同轴校准对齐,以设备机械基准转轴作为统一测量基准,在此基础上开展厚度测量作业,能够最大限度降低光轴偏差带来的测量误差,提升整体检测精度。
六、实时动态出峰法
LensThick系列镜面测厚仪具备高频率信号采集能力,测量过程中可实时生成、动态显示干涉波形信号峰。操作人员无需繁琐静态对位,仅需微调样品位置,设备即可实时反馈干涉峰图像,动态完成信号锁定,大幅提升批量检测作业效率。

设备综合技术总结
OC3D设备集成定心仪、偏心仪与镜面定位仪多项功能,属于多功能一体化光学精密检测设备。设备出厂前已完成内部光路校准,定心仪、偏心仪与镜面定位仪光路光轴保持统一基准,以高精度气浮转台转轴作为全项目测量基准,结合上述多种寻峰校准方法,可同时完成镜头偏心公差检测、镜片中心厚度、空气间隔等多项核心参数测量,满足光学镜头研发、生产装配全流程的高精度检测需求。
-
