透镜中心偏差测量及非球面透镜偏心测量技术分析

    透镜中心偏差（偏心）是直接影响光学系统成像质量、像差校正、光束传播精度的核心几何参数。透镜偏心检测作为光学元件质量管控的关键环节，其测量方法、判定依据以及非球面元件的特殊测量问题，一直是光学检测领域重点研究内容。本文结合现行国家标准定义，梳理偏心基础概念、常规测量方法，并重点针对非球面透镜偏心测量的通用处理方式、测量局限与实操要点展开详细分析。

    一、透镜中心偏差基础定义

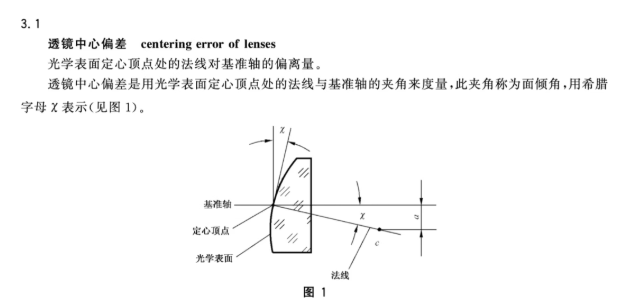

    依据国家标准GB/T7242-2010相关规范，透镜中心偏差，即光学表面定心顶点法线相对于元件基准轴的偏移程度。想要准确理解偏心概念，需首先明确光学检测中基准轴、几何轴、定心顶点三类基础轴线定义。
    定心顶点为光学表面曲率中心与表面顶点连线同透镜表面的交点；基准轴是透镜加工、检测以及后续光学系统装配所统一参照的标准轴线；几何轴则为透镜外圆机械轮廓的中心轴线。在实际检测场景中，透镜的机械外圆往往作为检测装夹基准，几何轴便充当测量基准轴使用。
    从参数表征形式上，偏心主要分为两类物理量。第一类为角量偏心（倾斜，Tilt），指代光学表面定心顶点法线与基准轴之间形成的夹角；第二类为线量偏心（平移，Decenter），代表光学表面球心在垂直于基准轴平面内的偏移距离。两类偏心参数相互关联、一一对应，在透镜偏心检测过程中可相互换算，共同完整表征透镜偏心状态。

    二、球面透镜偏心常规测量方法
    传统球面透镜偏心检测多采用偏心仪旋转测量法，也是目前光学行业应用最广泛的基础检测手段。检测时将待检测透镜放置于专用镜托之上，保证透镜机械外圆与检测工装同轴，随后对透镜进行连续旋转操作。
    检测人员通过观测成像反射像的运动轨迹，以旋转过程中像点形成的圆周轨迹半径，或是透镜旋转180°前后像点位移距离的二分之一，作为该透镜的偏心线量数值。
    若需要获取完整矢量偏心数据，明确偏心偏移方位，还需结合检测设备坐标系，设定方位基准，采集偏心在平面内横、纵坐标分量，得到全方位的偏心矢量参数，满足高精度检测与加工修正需求。该方法原理成熟、操作便捷，针对常规球面单透镜检测精度稳定，适配批量工业化检测场景。

    三、非球面透镜偏心测量关键问题研究
    随着精密光学系统发展，非球面透镜应用占比持续提升，其偏心检测无法完全沿用球面透镜检测逻辑，也是目前光学检测的难点内容。行业内通用检测原则为：在单镜片双面偏心、多镜片组件面间偏心以及整组镜头偏心检测工作中，非球面面型统一按照球面等效方式进行偏心测量。
    该处理方式存在严格的适用前提条件。检测过程中设备所观测到的非球面等效球心成像位置，需要与元件设计曲率半径对应的理论位置高度吻合。若二者位置偏差超出合理范围，说明等效球面处理方式不再适用，本次偏心测量数据不具备参考价值，测量结果判定为无效。
    针对单片独立非球面透镜，可采用分步检测结合专用设备的测量方案。首先测算出该非球面面型的等效曲率半径，以此参数作为基准，使用双光路偏心仪完成透镜双面偏心综合检测，能够有效保障单片非球面元件的偏心检测精度。
    同时该测量方式存在明显局限性，部分特殊面型非球面（特殊异形曲面）自身无法形成清晰有效的反射成像，不存在可观测的球心像点，现有常规偏心仪检测方案无法完成此类元件偏心测量，暂无通用可行的检测手段。

    四、多镜片光学系统偏心测量拓展应用
    在复杂物镜、多镜片镜头组的整体检测工作中，偏心检测不再局限于单片面型偏移。检测设备可精准采集各个光学表面球心的三维空间坐标数据，通过坐标运算分析各表面之间的空间位置关系、相对偏移量，以此完成镜片组整体偏心、各面间相对偏心综合评定。
    该检测方式同时覆盖光学面偏心与机械面偏心两类参数，能够区分光学基准轴线与机械装配轴线的偏差，完整反映透镜组装配同轴度，不仅可以用于成品元件质量检验，还能够反向指导光学镜头装调、工装优化与加工工艺改进，对提升光学系统整体成像性能具有重要指导意义。

    透镜偏心检测是光学元件质量管控不可或缺的环节，球面透镜检测体系已经较为成熟规范。而非球面透镜由于面型特殊性，偏心测量需结合等效球面原则、等效曲率半径适配检测方案，严格核验测量有效性，规避因面型差异导致的检测误差。
    在实际检测工作中，需结合元件面型、结构类型、精度需求选用对应检测方法，明确测量适用边界，同时针对特殊非球面、大口径复杂镜头组，仍需进一步完善检测技术与数据评定体系，持续提升光学元件全流程检测精度。
